Renovación de una casa unifamiliar en 49124 Georgsmarienhütte

La casa unifamiliar (construida en 1962) se sometió a una reforma integral en 2015. La planta baja se equipó con calefacción por suelo radiante mediante el IDEAL CLASSIC EPS 30 y la COMPACT FLOOR PRO 12 , con baldosas y suelo de parqué. El mismo sistema se instaló en el techo y las paredes del tejado inclinado de la planta superior, además de calefacción adicional en las paredes del baño. Se instalaron ventanas de triple acristalamiento. El aislamiento se limitó al techo de la planta superior y al del sótano. En lugar de medidas adicionales de aislamiento, se priorizó la modernización de las instalaciones del edificio, incluyendo una bomba de calor, un sistema de ventilación con recuperación de calor y un sistema fotovoltaico.

video

vista

video

vista

Calefacción por suelo radiante
calefacción de pared
Calefacción/refrigeración de techo

Aplicaciones: Calefacción por suelo radiante + Calefacción por pared + Calefacción por techo + Refrigeración por techo
Suelos: Baldosas + Parquet
Capa de conductividad térmica COMPACT FLOOR PRO 12
Techo y paredes: Placa de yeso laminado de 12,5 mm con masilla fina
de calefacción por suelo radiante IDEAL CLASSIC EPS 30
Tamaño 180 m²
Área de planta baja/planta alta

Equipo del sistema

SISTEMA IDEAL CLASSIC EPS 30 + COMPACT FLOOR PRO 12

Descripción extendida del objeto Schuschan: 3 imágenes

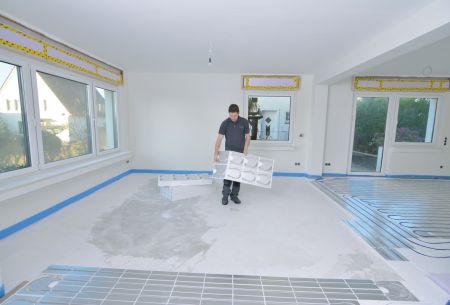

Fácil ajuste de los elementos calefactores gracias a puntos de rotura predeterminados

**Instalación de suelo radiante** El avanzado sistema de suelo radiante a base de agua IDEAL Classic EPS 30 se instaló en la planta baja. Gracias a la instalación en seco, la estructura del edificio no se vio afectada por la humedad adicional, lo que también acortó el plazo de construcción. — Instalación de calefacción por suelo radiante: El avanzado sistema de calefacción por suelo radiante a base de agua IDEAL Classic EPS 30 se instaló en la planta baja. Gracias a la instalación en seco, la estructura del edificio no se vio afectada por humedad adicional, lo que también acortó el plazo de construcción.

El espaciado uniforme permite un uso óptimo del área para una calefacción por suelo radiante eficaz

Instalación rápida y eficaz gracias a una rejilla de colocación clara.

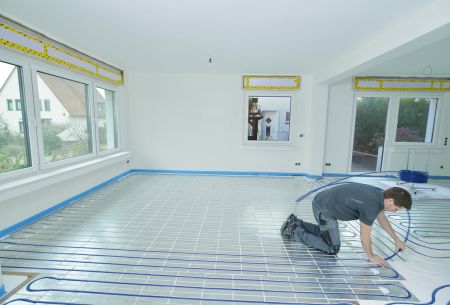

La tubería se coloca en los canales prefabricados

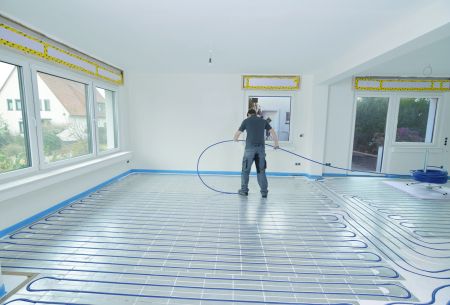

Calefacción por suelo radiante de fácil instalación

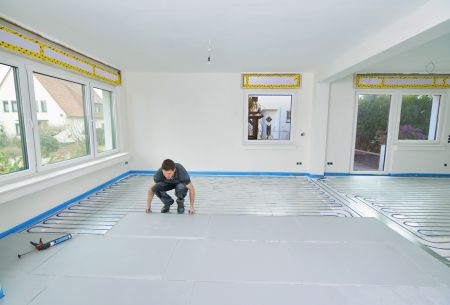

Después de unas horas se podrá transitar sobre las losas.

**Instalación de la capa termoconductora** El tablero de fibra de cemento COMPACT FLOOR PRO 12 se instaló como solera seca flotante. Los tableros de 12 mm de espesor tienen una alta conductividad térmica y posteriormente se cubrieron con parqué y baldosas. — Instalación de la capa termoconductora: El tablero de fibra de cemento COMPACT FLOOR PRO 12 se instaló como solera seca flotante. Los tableros de 12 mm de espesor presentan una alta conductividad térmica y posteriormente se cubrieron con parquet y baldosas.

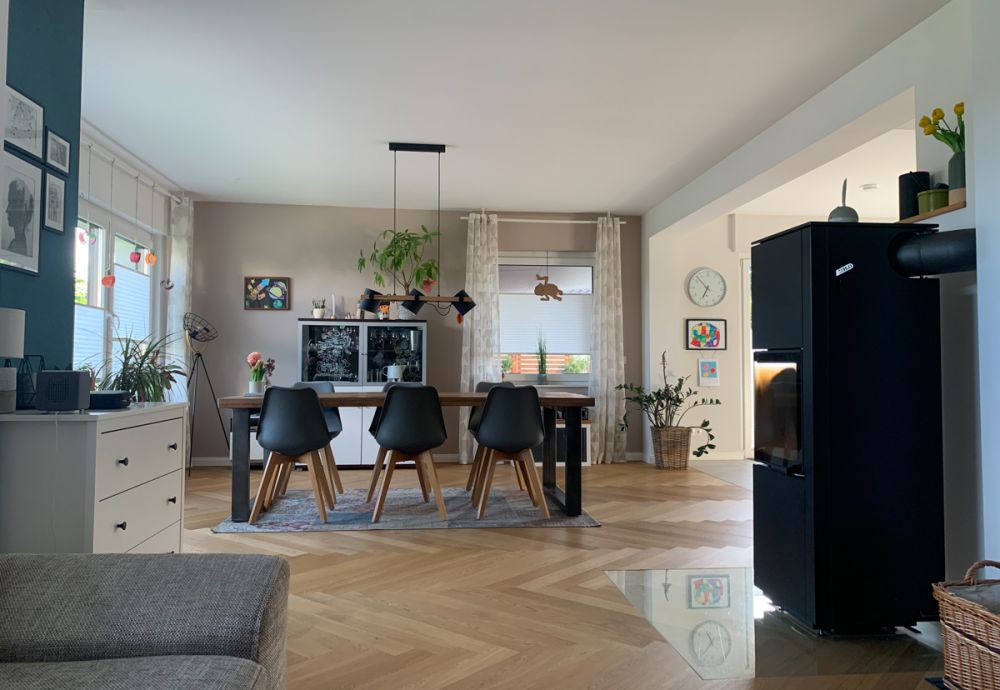

La capa conductora del calor, de tan solo 12 mm de espesor, garantiza un calentamiento y enfriamiento rápido del suelo de parquet y baldosas

**Instalación de calefacción/refrigeración de techo** En combinación con una bomba de calor, el sistema proporciona un calor confortable en invierno y un frescor agradable en verano, aumentando así el confort de vida. — Instalación de calefacción/refrigeración de techo: En combinación con una bomba de calor, el sistema proporciona un calor confortable en invierno y un frescor agradable en verano, aumentando así el confort habitable.

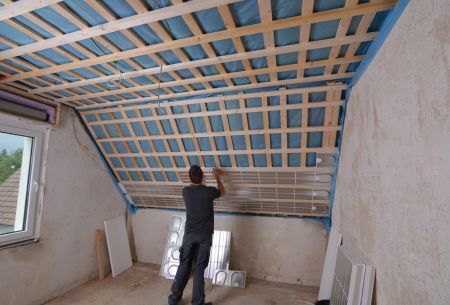

Fácil instalación, incluso en techos inclinados

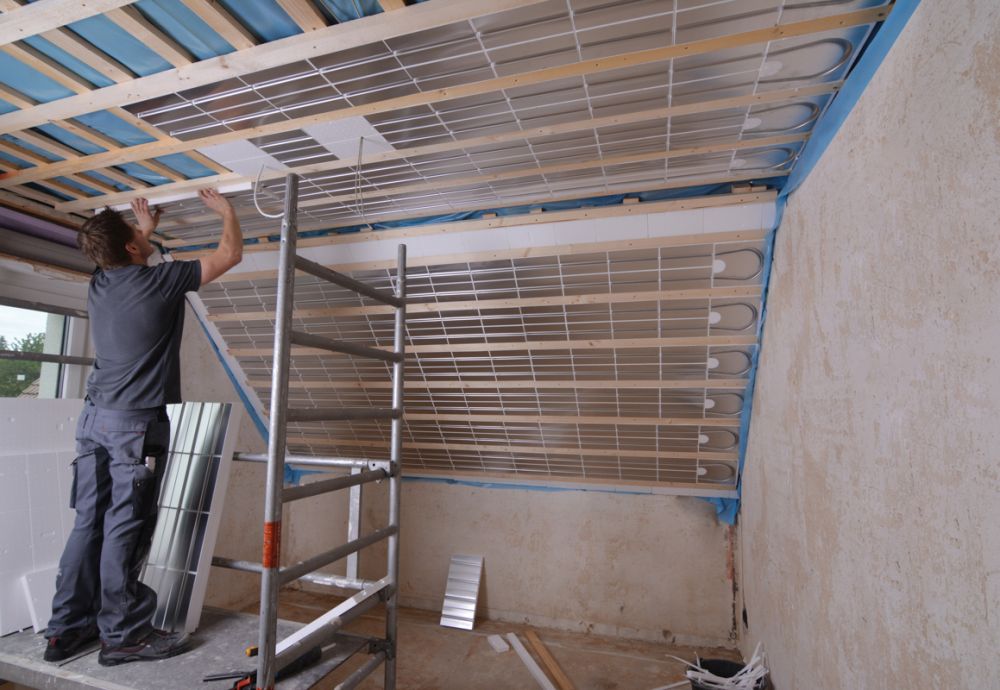

Construcción estable mediante listones intermedios en la construcción de paneles de yeso

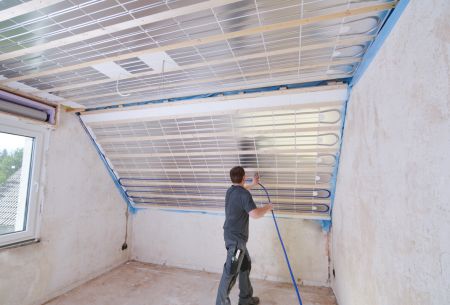

Enrutamiento en línea recta de la tubería del sistema a través de las guías de las tuberías de los elementos calefactores.

Fácil integración, por ejemplo, de focos de techo

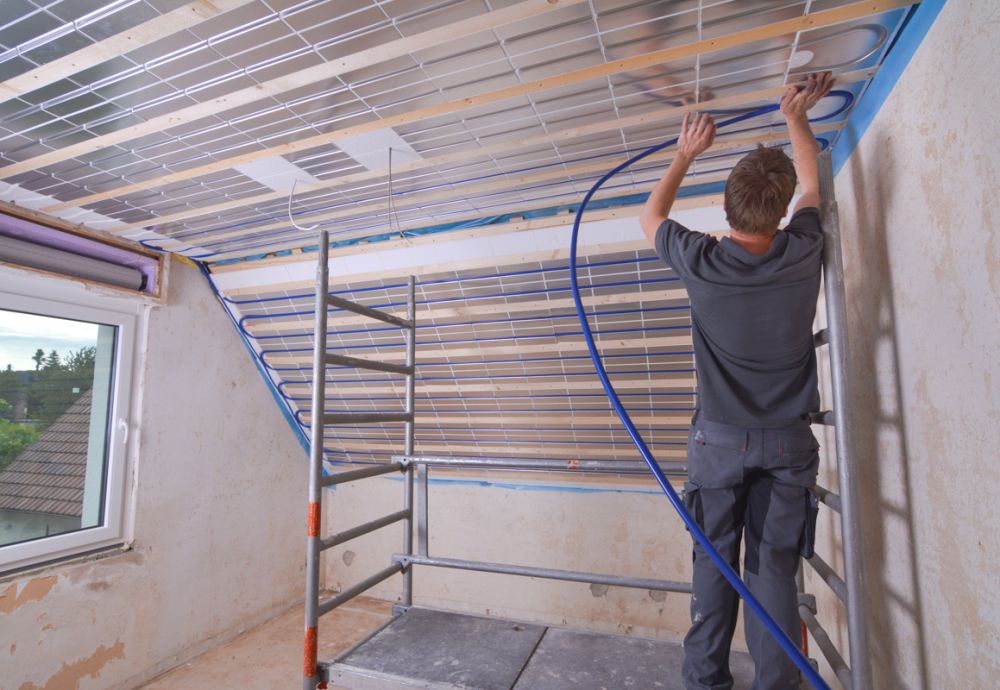

Los canales de tubería Omega sujetan la tubería al techo

Calidez confortable en invierno, frescor agradable en verano

Comparación del consumo eléctrico para la calefacción de toda la habitación

SISTEMA IDEAL CON BOMBA DE CALOR COMO CALEFACCIÓN COMPLETA DE LA HABITACIÓN

El edificio se equipó con el sistema IDEAL de calefacción y refrigeración radiante en suelo, paredes y techo, además de una bomba de calor que también proporciona agua caliente sanitaria. Como parte de la renovación, se instaló un sistema fotovoltaico de 7,8 kWp, junto con un sistema de ventilación con recuperación de calor. Para crear un ambiente acogedor, se instaló una chimenea integrada en el sistema de calefacción mediante una camisa de agua.

Hasta el 29% del consumo energético se puede cubrir con electricidad fotovoltaica.

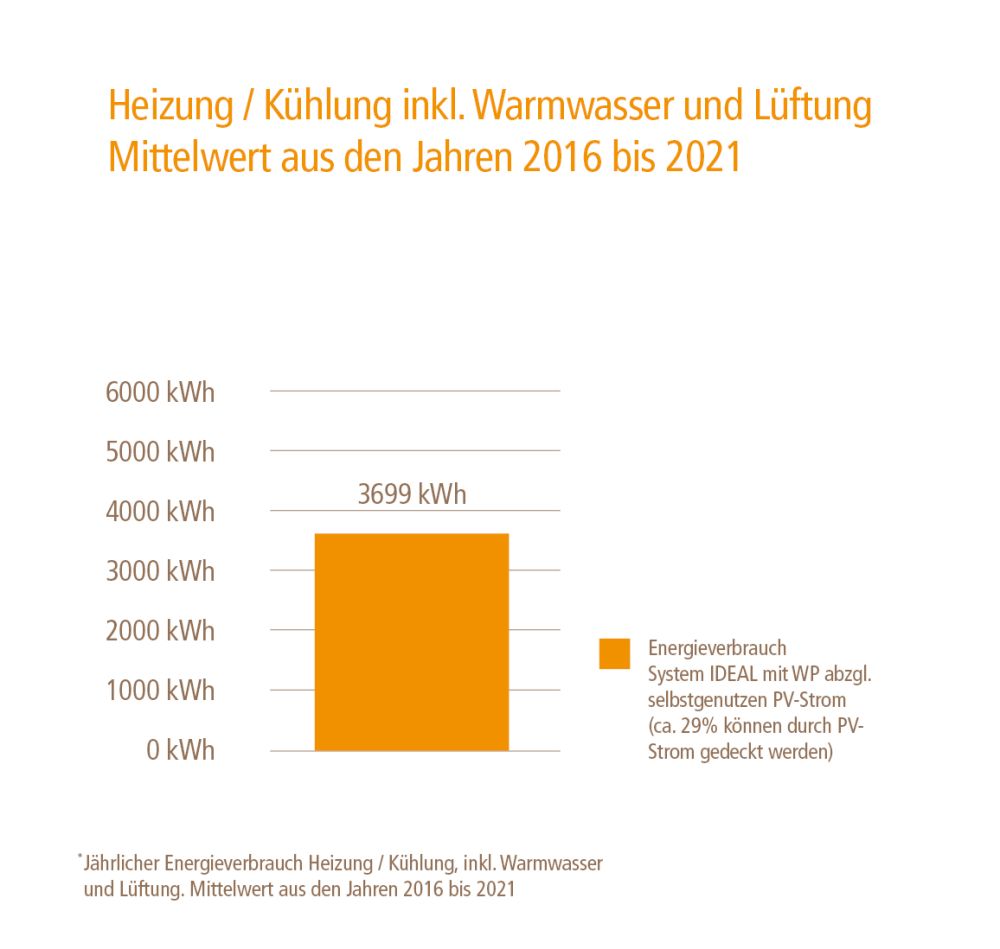

Objeto_extendido_schuschan_beams2016-2021

Análisis del consumo energético

El consumo eléctrico total de la vivienda unifamiliar asciende a 10.210 kWh. Esta cifra incluye el consumo eléctrico doméstico de la familia de cinco miembros, así como el consumo eléctrico de la bomba de calor (calefacción, refrigeración y agua caliente sanitaria) y el sistema de ventilación. Con un consumo eléctrico doméstico medio de aproximadamente 5.000 Wh*, unos 5.210 kWh corresponden a la bomba de calor y al sistema de ventilación. Aproximadamente el 29 % de esta demanda se cubrió con el sistema fotovoltaico, lo que redujo el consumo de la red a 3.700 kWh. El consumo anual de leña para la chimenea es de 4 metros cúbicos.

COSTOS TOTALES DE ENERGÍA

Antes de la renovación, el consumo anual de gasóleo era de aproximadamente 5.000 litros, lo que suponía un coste de 4.970 €. Gracias a la modernización y a la instalación del sistema IDEAL con bomba de calor, el coste de la electricidad asciende ahora a aproximadamente 1.667,20 € al año.
El uso adicional de energía renovable fotovoltaica reduce el coste de la electricidad en aproximadamente un 29 %, lo que supone un coste energético de 1.184 € al año.
