Prenova samostojne hiše v 49124 Georgsmarienhütte

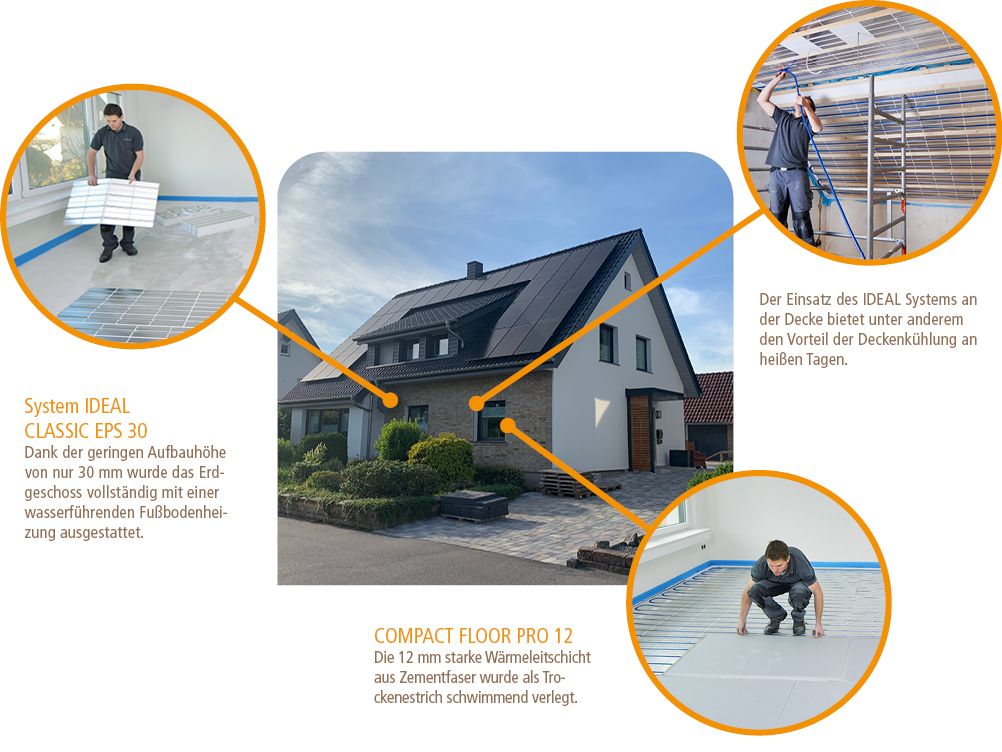

Samostojna hiša (zgrajena leta 1962) je bila leta 2015 temeljito prenovljena. V pritličju je bilo nameščeno talno ogrevanje s IDEAL CLASSIC EPS 30 in COMPACT FLOOR PRO 12 , tla pa so bila obložena s ploščicami in parketom. Isti sistem je bil nameščen na stropu in poševnih strešnih stenah zgornjega nadstropja, v kopalnici pa je bilo dodatno stensko ogrevanje. Vgrajena so bila troslojna okna. Izolacija je bila omejena na strop zgornjega nadstropja in strop kleti. Namesto nadaljnjih izolacijskih ukrepov se je poudarek namenil nadgradnji stavbnih infrastruktur, vključno s toplotno črpalko, prezračevalnim sistemom z rekuperacijo toplote in fotovoltaičnim sistemom.

videoposnetek

mfh-sličica-kompaktna-talna-plošča PRO 12

pogled

videoposnetek

pogled

Talno ogrevanje
stensko ogrevanje
Stropno ogrevanje/hlajenje

Uporaba: Talno ogrevanje + Stensko ogrevanje + Stropno ogrevanje + Stropno hlajenje
Talne obloge: Ploščice + Parket
Toplotno prevodna plast COMPACT FLOOR PRO 12
Strop in stene: mavčno-kartonske plošče debeline 12,5 mm z drobnim polnilom
talnega ogrevanja IDEAL CLASSIC EPS 30
Velikost 180 m²
Pritličje / zgornje nadstropje

Sistemska oprema

SISTEM IDEAL CLASSIC EPS 30 + KOMPAKTNA TLA PRO 12

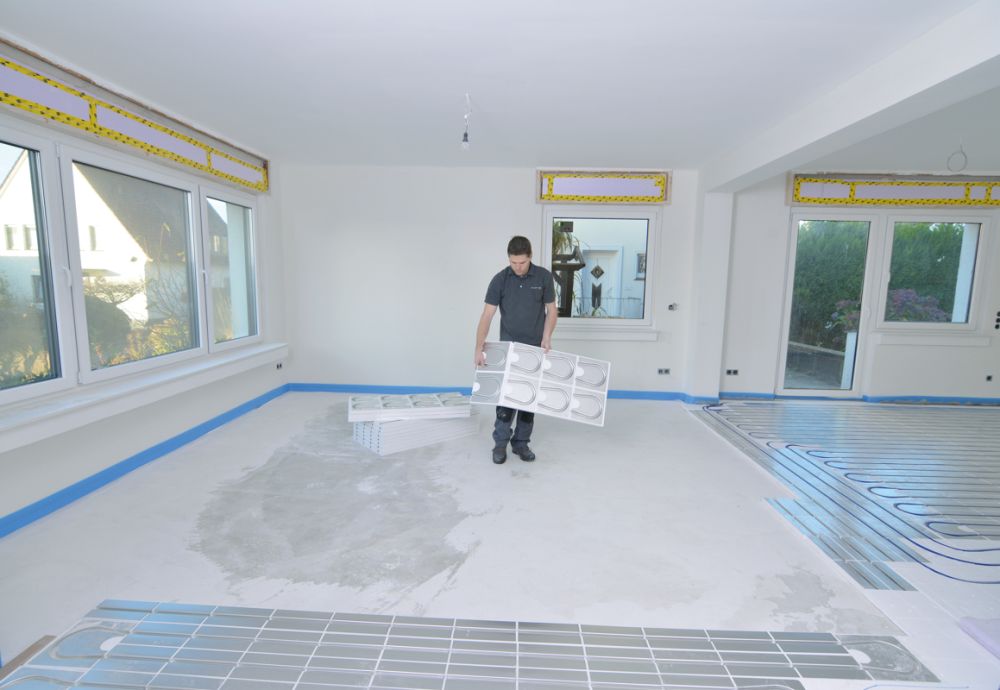

Enostavna nastavitev grelnih elementov zaradi vnaprej določenih točk loma

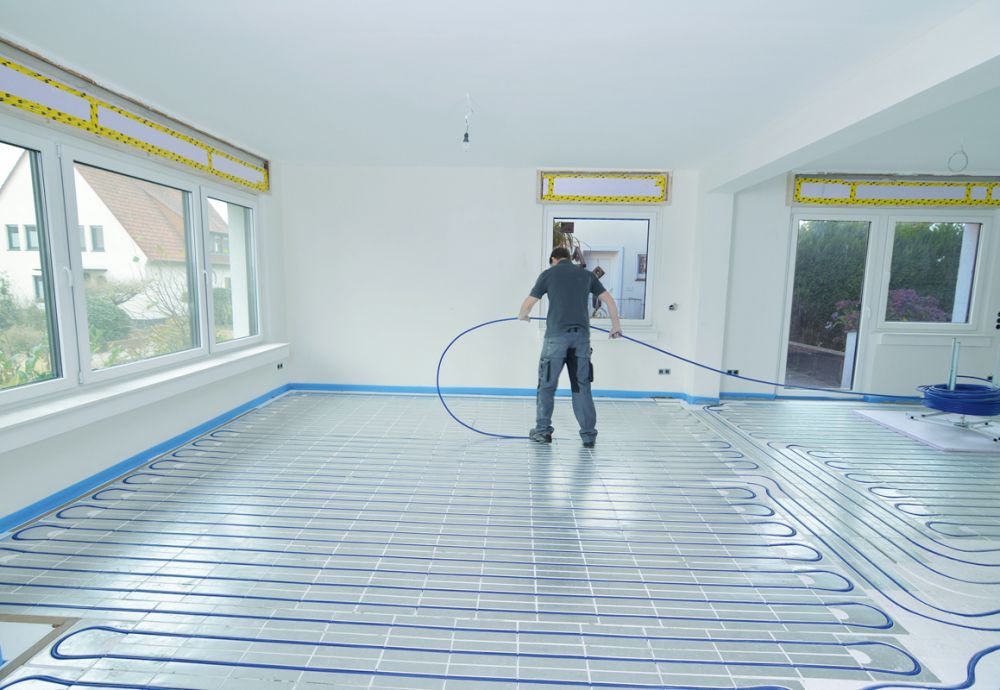

**Vgradnja talnega ogrevanja** V pritličju je bil vgrajen napredni sistem talnega ogrevanja na vodni osnovi IDEAL Classic EPS 30. Zaradi suhe vgradnje konstrukcija stavbe ni bila obremenjena z dodatno vlago, kar je posledično skrajšalo tudi čas gradnje. — Vgradnja talnega ogrevanja: V pritličju je bil vgrajen napredni sistem talnega ogrevanja na vodni osnovi IDEAL Classic EPS 30. Zaradi suhe vgradnje konstrukcija stavbe ni bila obremenjena z dodatno vlago, kar je privedlo tudi do krajšega časa gradnje.

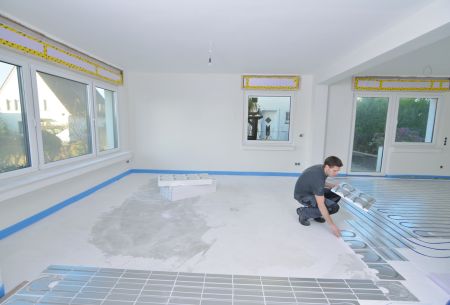

Enakomerna razporeditev omogoča optimalno izrabo površine za učinkovito talno ogrevanje

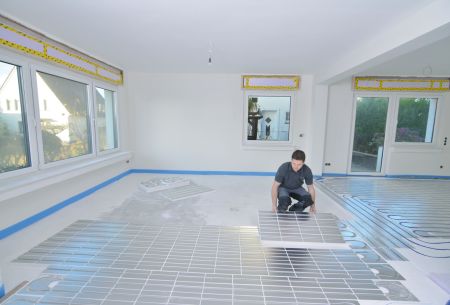

Hitra in učinkovita montaža zahvaljujoč jasni mreži za polaganje.

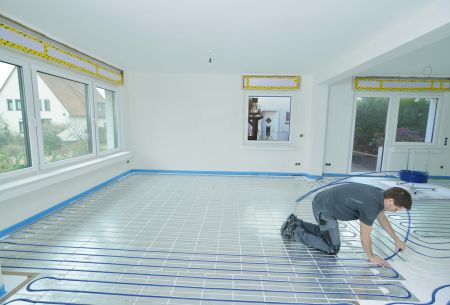

Cev je položena v vnaprej pripravljene kanale

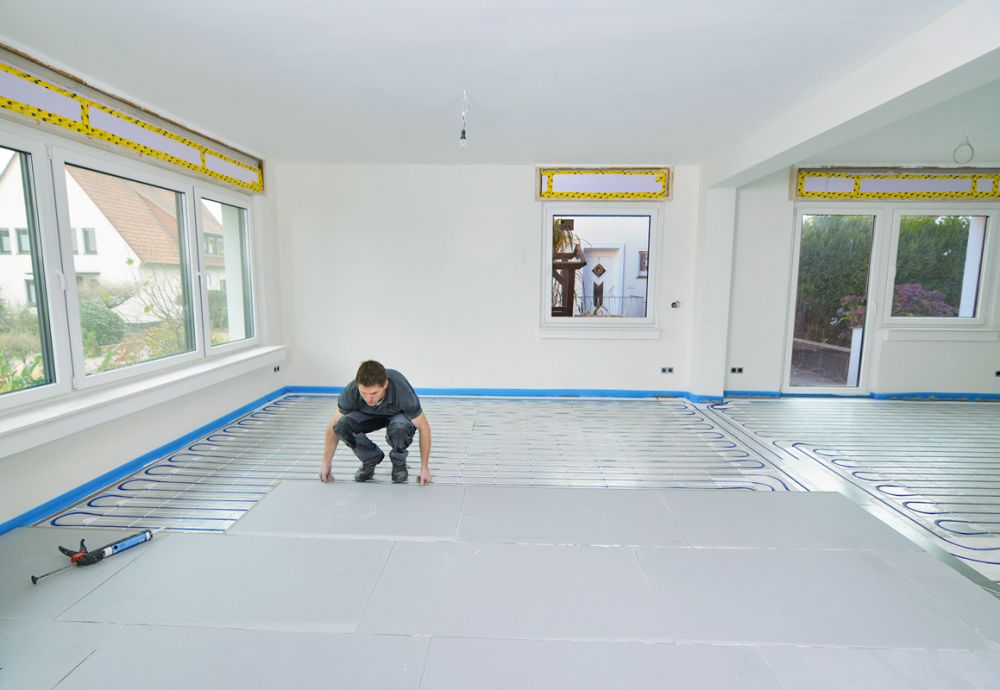

Po ploščah je mogoče hoditi že po nekaj urah.

**Vgradnja toplotno prevodne plasti** Cementno vlaknena plošča COMPACT FLOOR PRO 12 je bila vgrajena kot plavajoči suhi estrih. 12 mm tanke plošče imajo visoko toplotno prevodnost in so bile nato prekrite s parketom in ploščicami. — Vgradnja toplotno prevodne plasti: Cementno vlaknena plošča COMPACT FLOOR PRO 12 je bila vgrajena kot plavajoči suhi estrih. 12 mm tanke plošče imajo visoko toplotno prevodnost in so bile nato prekrite s parketom in ploščicami.

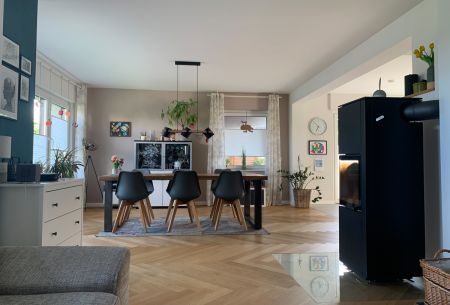

Toplotno prevodna plast, ki je debela le 12 mm, zagotavlja hitro segrevanje in hlajenje parketa in ploščic

**Montaža stropnega ogrevanja/hlajenja** V kombinaciji s toplotno črpalko sistem zagotavlja prijetno toploto pozimi in prijeten hlad poleti ter s tem povečuje bivalno udobje. — Stropno ogrevanje/hlajenje: V kombinaciji s toplotno črpalko sistem zagotavlja prijetno toploto pozimi in prijeten hlad poleti, s čimer se poveča bivalno udobje.

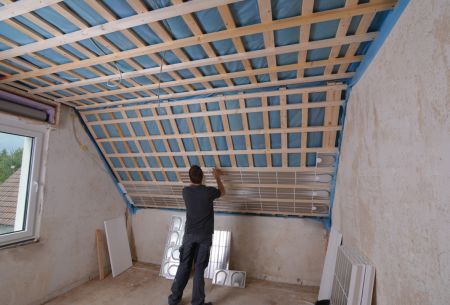

Enostavna namestitev, tudi na poševnih strehah

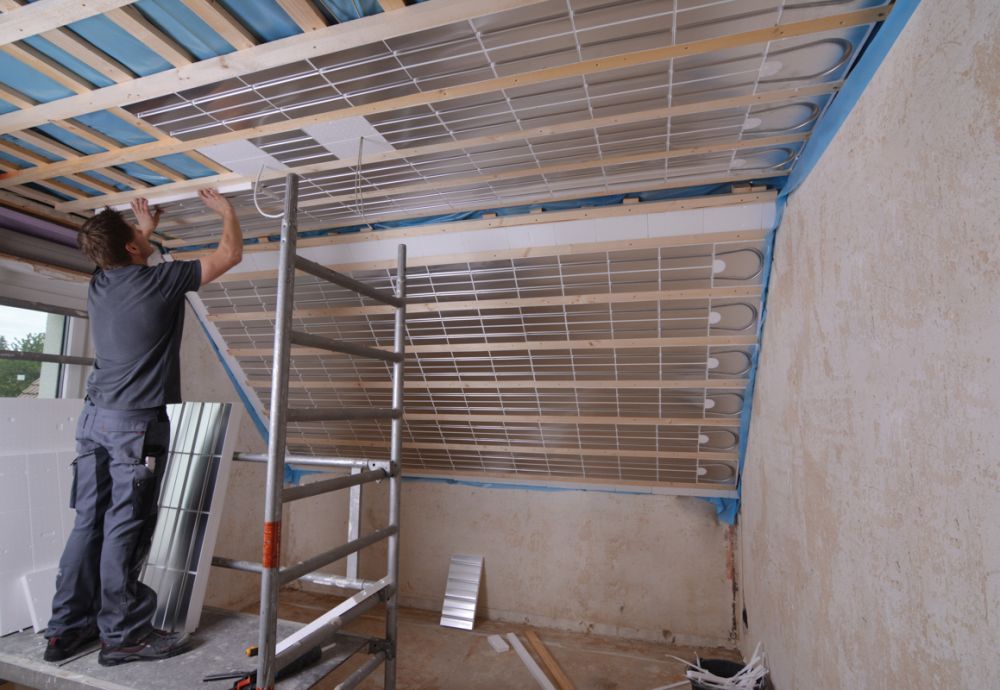

Stabilna konstrukcija z vmesnimi letvami pri suhomontažni gradnji

Ravna napeljava sistemske cevi skozi cevne vodila grelnih elementov.

Enostavna integracija, na primer stropnih reflektorjev

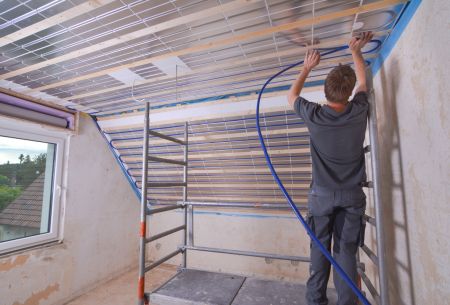

Cevi Omega so pritrjene na strop s pomočjo kanalov

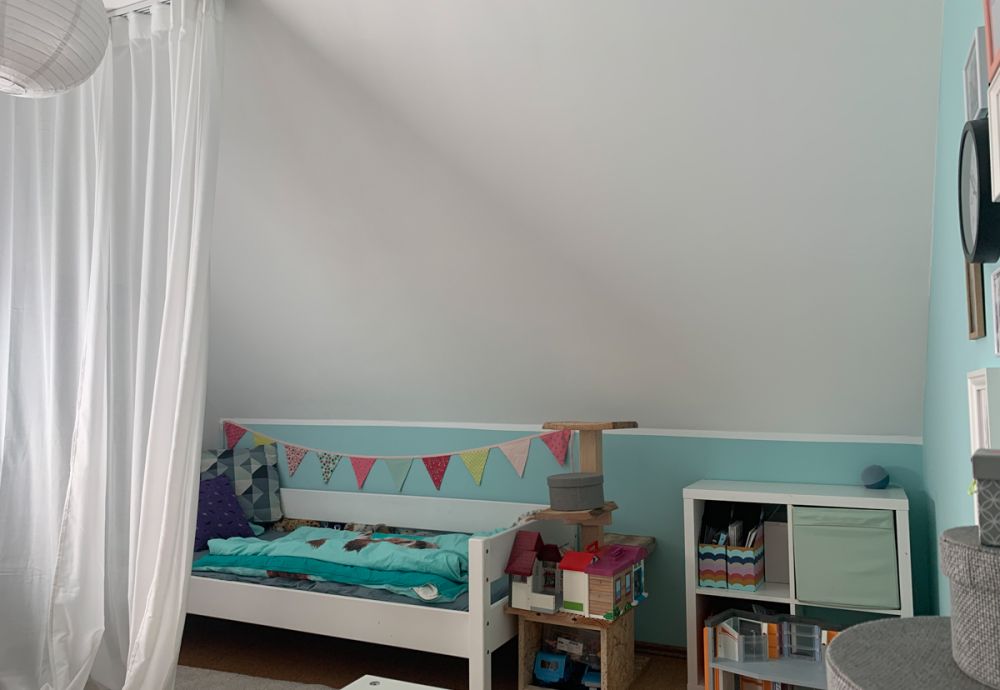

Prijetna toplota pozimi - prijeten hlad poleti

Primerjava porabe električne energije za ogrevanje celotnega prostora

SISTEM IDEALEN S TOPLOTNO ČRPALKO ZA CELOTNO OGREVANJE PROSTORA

Stavba je bila opremljena s sistemom IDEAL za ploskovno ogrevanje in hlajenje tal, sten in stropa ter s toplotno črpalko, ki zagotavlja tudi toplo vodo. V okviru prenove je bil nameščen fotovoltaični sistem z močjo 7,8 kWp in prezračevalni sistem z rekuperacijo toplote. Za ustvarjanje prijetnega vzdušja je bil nameščen kamin, ki je v ogrevalni sistem integriran prek vodnega plašča.

Do 29 % porabe energije je mogoče pokriti s fotovoltaično elektriko.

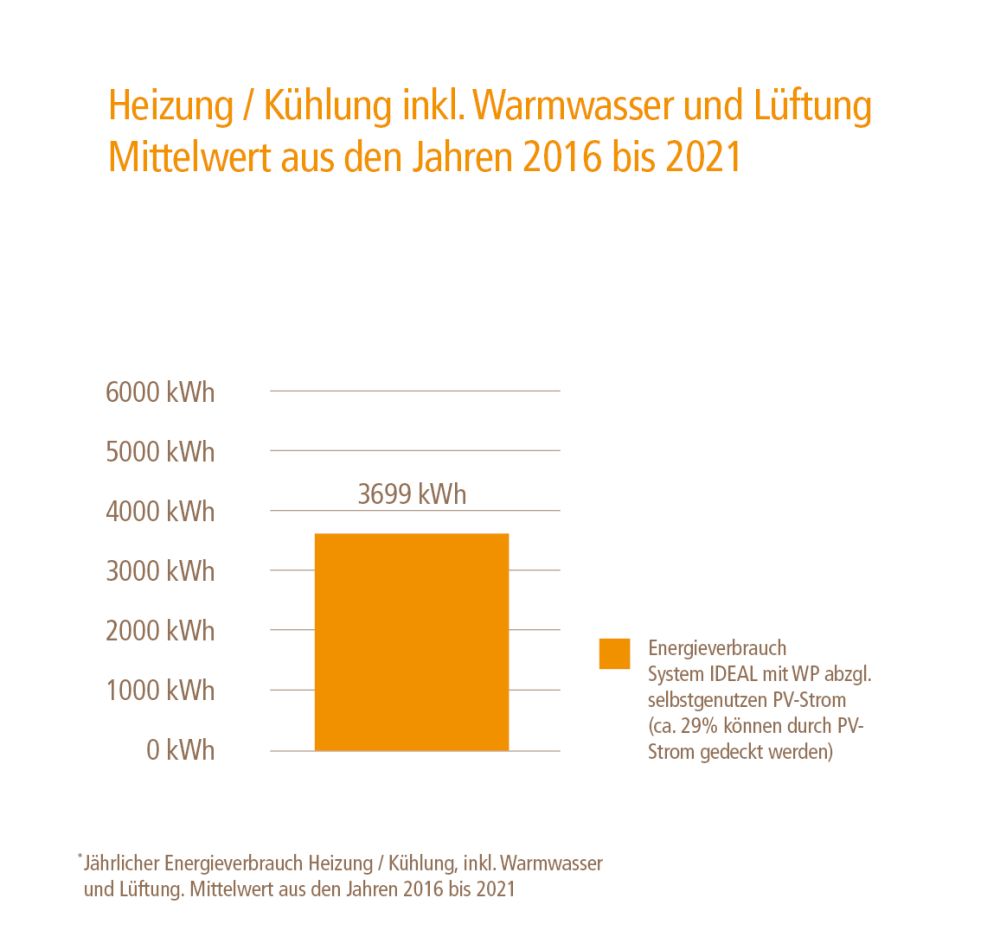

Analiza porabe energije

Skupna poraba električne energije samostojne hiše znaša 10.210 kWh. Ta številka vključuje porabo električne energije petčlanske družine v gospodinjstvu ter porabo električne energije za toplotno črpalko (ogrevanje, hlajenje, topla voda) in prezračevalni sistem. Pri povprečni porabi električne energije v gospodinjstvu približno 5.000 Wh* gre približno 5.210 kWh pripisati toplotni črpalki in prezračevalnemu sistemu. Približno 29 % te potrebe je pokrila fotovoltaika, s čimer se je poraba iz omrežja zmanjšala na 3.700 kWh. Letna poraba drv za kamin znaša 4 kubične metre.

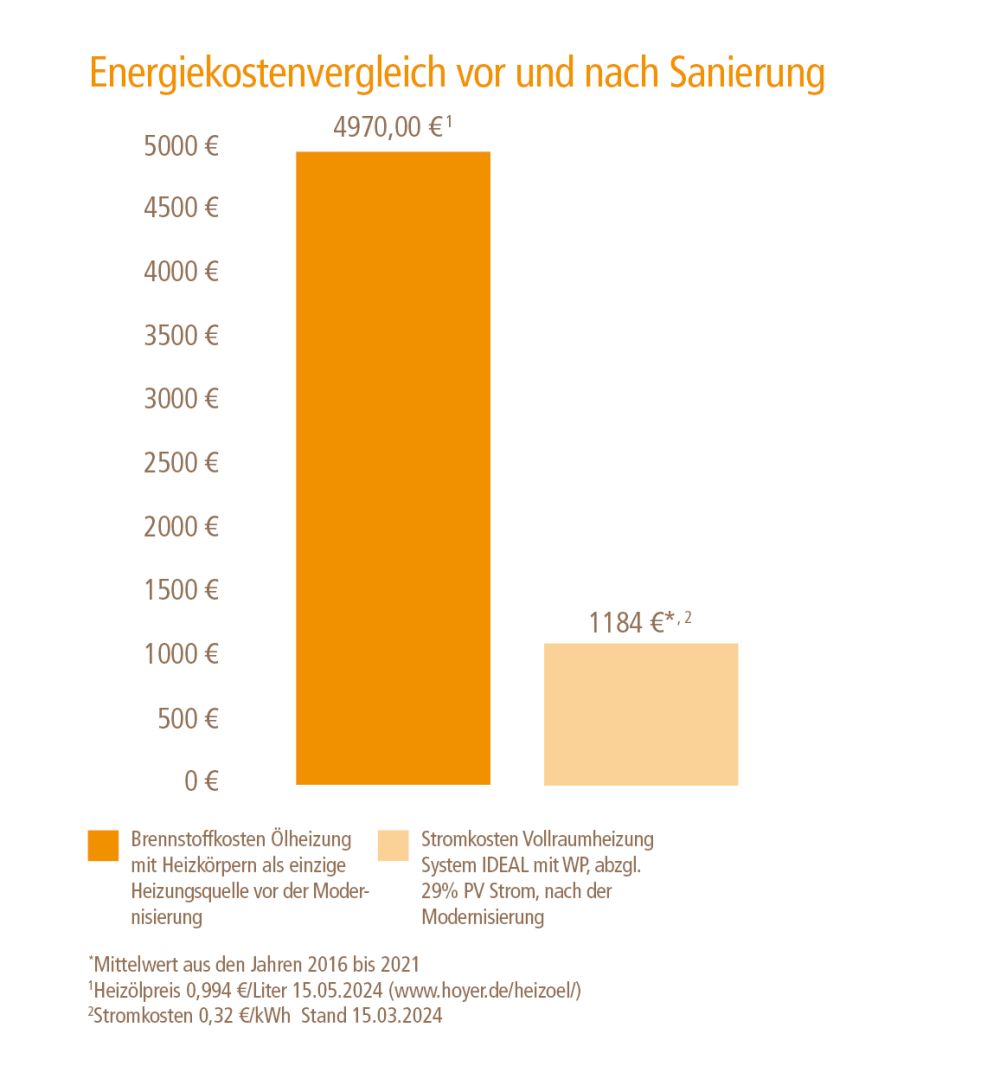

SKUPNI STROŠKI ENERGIJE

Pred prenovo je bila letna poraba kurilnega olja približno 5000 litrov, kar je povzročilo stroške v višini 4970 evrov. Zahvaljujoč posodobitvi in namestitvi sistema IDEAL s toplotno črpalko stroški električne energije zdaj znašajo približno 1667,20 evra na leto.
Dodatna uporaba obnovljive energije, ki jo proizvajajo fotovoltaika, zmanjša stroške električne energije za približno 29 %, kar pomeni stroške energije v višini 1184 evrov na leto.
