Renovarea unei case individuale în Georgsmarienhütte 49124

Casa individuală (construită în 1962) a fost renovată extins în 2015. Parterul a fost dotat cu încălzire prin pardoseală folosind IDEAL CLASSIC EPS 30 și COMPACT FLOOR PRO 12 , cu gresie și parchet. Același sistem a fost instalat pe tavan și pereții înclinați ai acoperișului de la etajul superior, precum și încălzire suplimentară prin pereți în baie. Au fost instalate ferestre cu geam triplu. Izolația s-a limitat la tavanul ultimului etaj și la tavanul subsolului. În loc de măsuri suplimentare de izolare, accentul s-a pus pe modernizarea instalațiilor clădirii, inclusiv o pompă de căldură, un sistem de ventilație cu recuperare de căldură și un sistem fotovoltaic.

video

vedere

video

vedere

Încălzire prin pardoseală
încălzire prin perete
Încălzire/răcire prin tavan

Aplicații:Încălzire prin pardoseală + Încălzire prin perete + Încălzire prin tavan + Răcire prin tavan
Pardoseală:Gresie + Parchet
Strat de conductivitate termicăCOMPACT FLOOR PRO 12

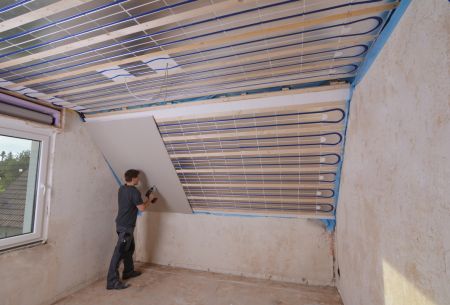

Tavan și pereți:gips-carton de 12,5 mm cu chit fin
de încălzire prin pardosealăIDEAL CLASSIC EPS 30
Suprafață180 m²
superiorParter / parter

Echipamentul sistemului

SISTEM IDEAL CLASSIC EPS 30 + COMPACT FLOOR PRO 12

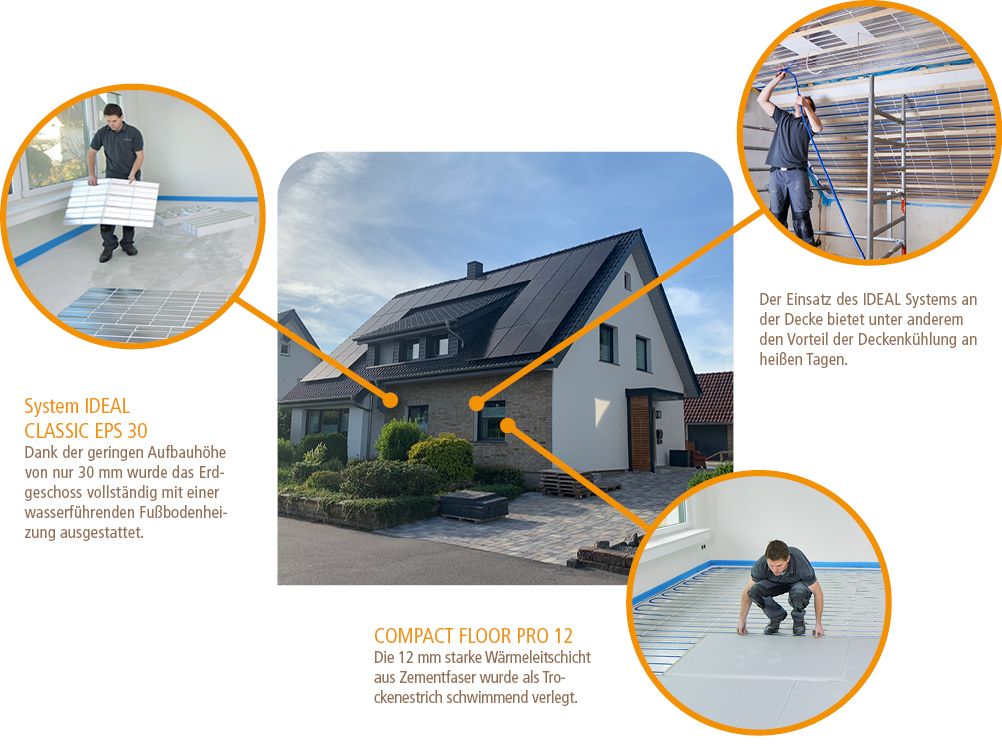

Descrierea_obiectului_extinsă_a_objectului_3imagini

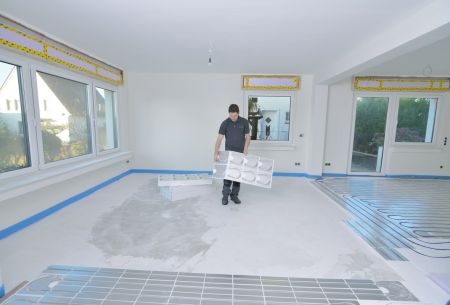

Reglare ușoară a elementelor de încălzire datorită punctelor de rupere predeterminate

**Instalare încălzire prin pardoseală** Sistemul avansat de încălzire prin pardoseală pe bază de apă IDEAL Classic EPS 30 a fost integrat la parter. Datorită instalării uscate, structura clădirii nu a fost suprasolicitată cu umiditate suplimentară, ceea ce a dus și la un timp de construcție mai scurt. — Instalare încălzire prin pardoseală:Sistemul avansat de încălzire prin pardoseală pe bază de apă IDEAL Classic EPS 30 a fost integrat la parter. Datorită instalării uscate, structura clădirii nu a fost suprasolicitată cu umiditate suplimentară, ceea ce a dus și la un timp de construcție mai scurt.

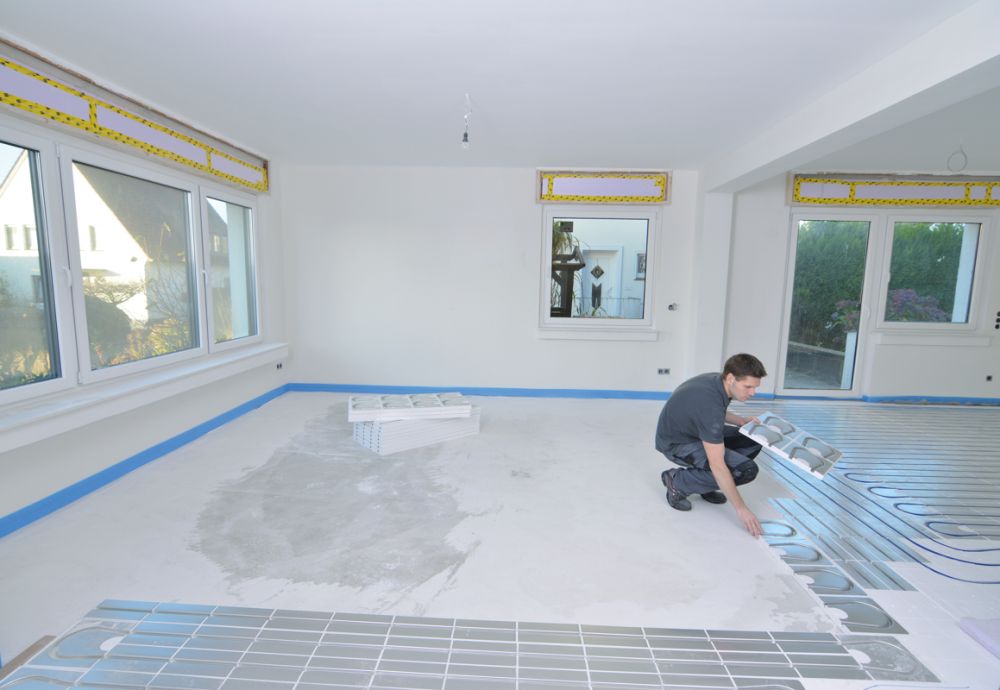

Spațierea uniformă permite utilizarea optimă a zonei pentru o încălzire eficientă prin pardoseală

Instalare rapidă și eficientă datorită unei grile de așezare transparente.

Țeava este pozată în canale prefabricate

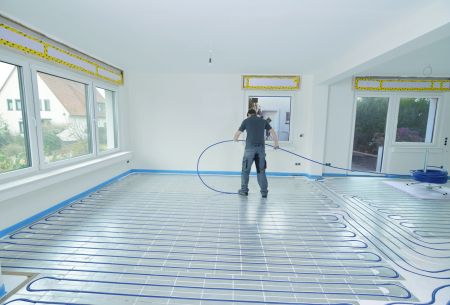

Încălzire prin pardoseală ușor de instalat

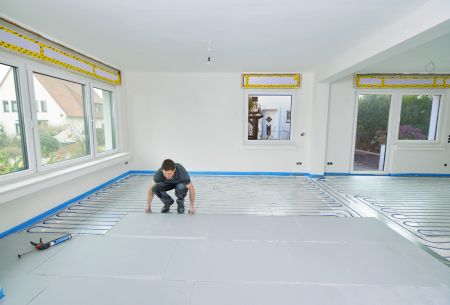

Plăcile pot fi călcate pe ele după câteva ore.

**Instalarea stratului termoconductor** Plăcile din fibre de ciment COMPACT FLOOR PRO 12 au fost instalate ca șapă flotantă uscată. Plăcile subțiri de 12 mm au o conductivitate termică ridicată și au fost ulterior acoperite cu parchet și gresie. — Montarea stratului termoconductor: Placa de fibrociment COMPACT FLOOR PRO 12 a fost montată ca șapă flotantă uscată. Plăcile subțiri de 12 mm au o conductivitate termică ridicată și au fost ulterior acoperite cu parchet și gresie.

Stratul termoconductor, cu o grosime de doar 12 mm, asigură încălzirea și răcirea rapidă a parchetului și a pardoselii din gresie

**Instalare de încălzire/răcire prin tavan** În combinație cu o pompă de căldură, sistemul oferă o căldură confortabilă iarna și o răcoare plăcută vara, sporind astfel confortul locuinței. — Instalație de încălzire/răcire prin tavan: În combinație cu o pompă de căldură, sistemul oferă o căldură confortabilă iarna și o răcoare plăcută vara, sporind astfel confortul locuinței.

Instalare ușoară, chiar și pe acoperișuri înclinate

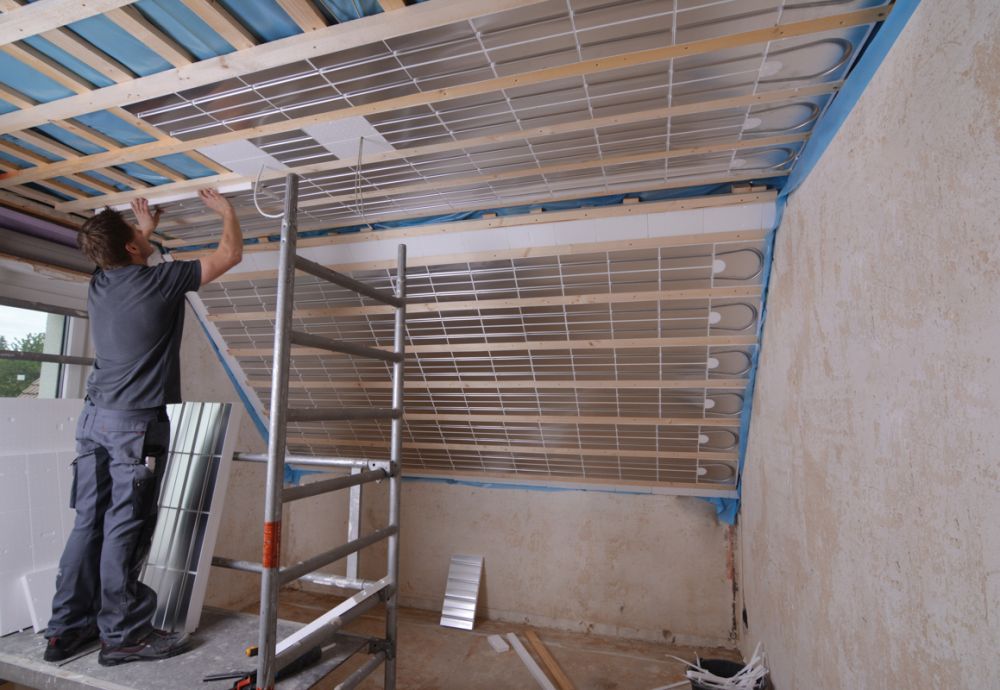

Construcție stabilă folosind șipci intermediare în construcția de gips-carton

Traseul în linie dreaptă al conductei sistemului prin ghidajele elementelor de încălzire.

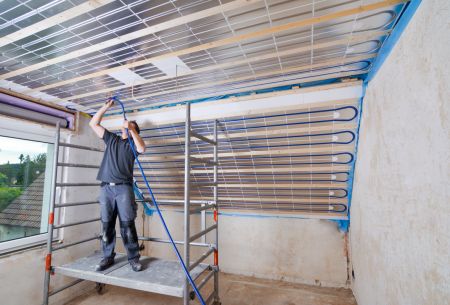

Integrare ușoară, de exemplu, a spoturilor de tavan

Canalele Omega pentru țevi fixează țeava de tavan

Căldură confortabilă iarna - răcoare plăcută vara

Compararea consumului de energie electrică pentru încălzirea completă a încăperii

SISTEM IDEAL CU POMPĂ DE CĂLDURĂ CA ÎNCĂLZIRE COMPLETĂ A CAMEREI

Clădirea a fost dotată cu sistemul IDEAL pentru încălzire și răcire radiantă la podea, pereți și tavan, precum și cu o pompă de căldură care furnizează și apă caldă. Ca parte a renovării, a fost instalat un sistem fotovoltaic de 7,8 kWp, împreună cu un sistem de ventilație cu recuperare de căldură. Pentru a crea o atmosferă confortabilă, a fost instalat un șemineu, integrat în sistemul de încălzire printr-o manta de apă.

Până la 29% din consumul de energie poate fi acoperit de energia electrică fotovoltaică.

Obiect_grinzi_extinse_schuschan2016-2021

Analiza consumului de energie

Consumul total de energie electrică al casei individuale se ridică la 10.210 kWh. Această cifră include consumul de energie electrică al gospodăriei familiei de cinci persoane, precum și consumul de energie electrică pentru pompa de căldură (încălzire, răcire, apă caldă) și sistemul de ventilație. Cu un consum mediu de energie electrică al gospodăriei de aproximativ 5.000 Wh*, aproximativ 5.210 kWh sunt atribuibili pompei de căldură și sistemului de ventilație. Aproximativ 29% din această cerere a fost acoperită de sistemul fotovoltaic, reducând consumul din rețea la 3.700 kWh. Consumul anual de lemne pentru șemineu este de 4 metri cubi.

COSTURI TOTALE CU ENERGIA

Înainte de renovare, consumul anual de combustibil era de aproximativ 5.000 de litri, rezultând costuri de 4.970 de euro. Datorită modernizării și instalării sistemului IDEAL cu pompă de căldură, costurile cu energia electrică se ridică acum la aproximativ 1.667,20 euro pe an.
Utilizarea suplimentară a energiei regenerabile generate de panourile fotovoltaice reduce costurile cu energia electrică cu aproximativ 29%, rezultând costuri cu energia de 1.184 de euro pe an.
