System referencyjny IDEAL CLASSIC CAB 30

Remont mieszkania w 53721 Siegburg

BV Wilken IDEAL CAB

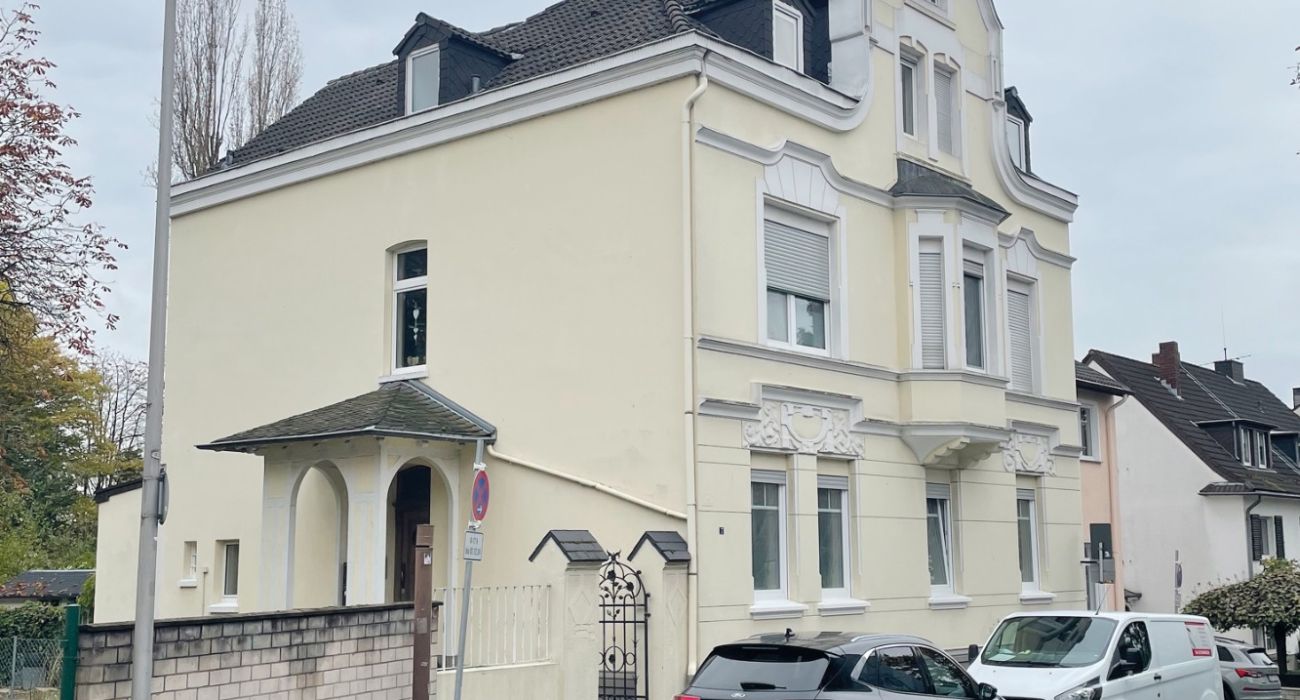

W trzyrodzinnym domu z lat 50. XX wieku mieszkania były wcześniej ogrzewane indywidualnymi kotłami gazowymi. Na parterze kocioł gazowy zastąpiono pompą ciepła. IDEAL CLASSIC CAB 30 , częściowo zastępując istniejące grzejniki.

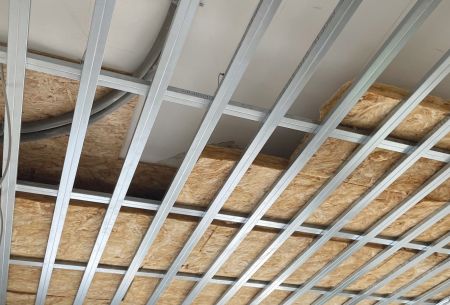

Montaż przeprowadzono na konstrukcji sufitu podwieszanego z profili C. Wszystkie przewody zasilające i elektryczne przebiegają w suficie podwieszanym. Powstała w ten sposób przestrzeń montażowa stanowi praktyczną płaszczyznę montażową i umożliwia proste prowadzenie kabli bez konieczności przeprowadzania rozległych modyfikacji istniejącej konstrukcji budynku.

wideo IDEAL CLASSIC CAB 30 – Ogrzewanie sufitowe w zabudowie suchej z profilami metalowymi pogląd
  • Ogrzewanie podłogoweIDEAL CLASSIC CAB 30
  • Powierzchnia290 m²
  • Powierzchniaparteru
wideo IDEAL CLASSIC CAB 30 – Ogrzewanie sufitowe w zabudowie suchej z profilami metalowymi pogląd
BV Wilken IDEAL CAB

budowa

  1. Surowy sufit
  2. Profil do płyt gipsowo-kartonowych, np. CD 60/2727 mm
  3. Profil bazowy z wieszakiem

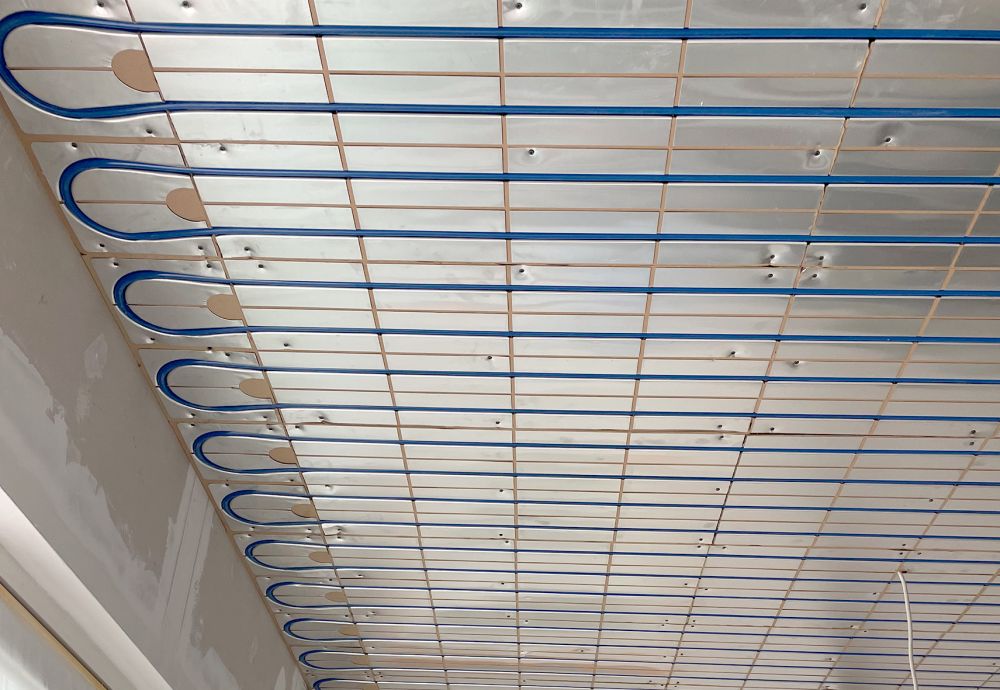

  4. IDEAL CLASSIC CAB 30 + rura systemowa (16 mm)30 mm
  5. Śruba montażowa elementu grzejnego/chłodzącego (np. gwint drobnozwojowy TN 3,5 x 45 mm)
  6. Płyta gipsowo-kartonowa12,5 mm
  7. Wkręt montażowy do płyt gipsowo-kartonowych
  8. Złącze dylatacyjne
  9. ≥ 69,5 mm
System IDEAL CLASSIC CAB 30
