Ristrutturazione di una casa indipendente a 49124 Georgsmarienhütte

La casa indipendente (costruita nel 1962) è stata oggetto di un'ampia ristrutturazione nel 2015. Il piano terra è stato dotato di riscaldamento a pavimento con il IDEAL CLASSIC EPS 30 e la COMPACT FLOOR PRO 12 , con pavimentazione in piastrelle e parquet. Lo stesso sistema è stato installato anche sul soffitto e sulle pareti inclinate del tetto del piano superiore, oltre a un ulteriore riscaldamento a parete nel bagno. Sono stati installati infissi con tripli vetri. L'isolamento è stato limitato al soffitto dell'ultimo piano e al soffitto del seminterrato. Invece di ulteriori interventi di isolamento, l'attenzione si è concentrata sul miglioramento degli impianti, tra cui una pompa di calore, un sistema di ventilazione con recupero di calore e un impianto fotovoltaico.

video

visualizzazione

video

visualizzazione

Riscaldamento a pavimento
riscaldamento a parete
Riscaldamento/raffreddamento a soffitto

Applicazioni:Riscaldamento a pavimento + Riscaldamento a parete + Riscaldamento a soffitto + Raffreddamento a soffitto
Pavimentazione:Piastrelle + Parquet
Strato di conducibilità termicaCOMPACT FLOOR PRO 12
Soffitto e pareti:cartongesso da 12,5 mm con stucco fine
di riscaldamento a pavimentoIDEAL CLASSIC EPS 30
Superficie180 m²
superiorePiano terra / piano

Attrezzatura di sistema

SISTEMA IDEAL CLASSIC EPS 30 + COMPACT FLOOR PRO 12

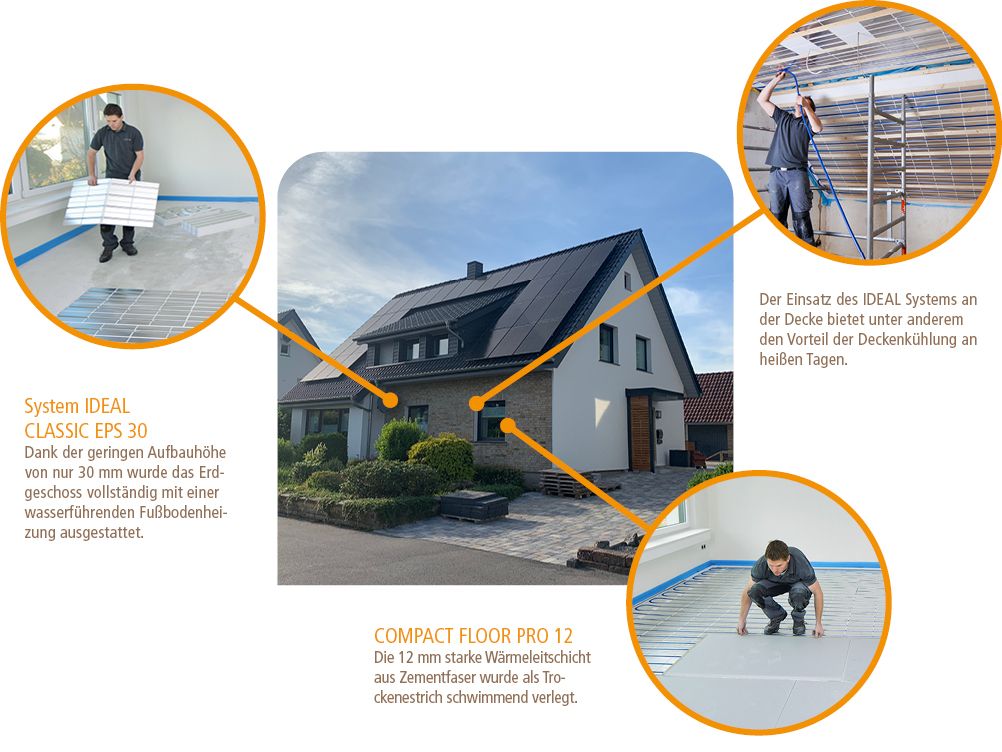

Oggetto_esteso_schuschan_descrizione_oggetto_3immagini

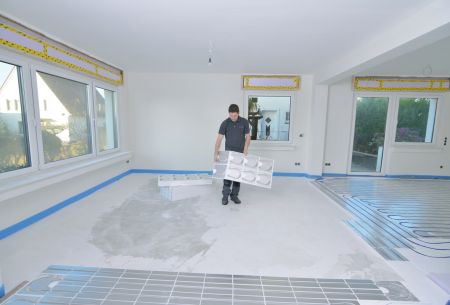

Facile regolazione degli elementi riscaldanti grazie ai punti di rottura predeterminati

**Installazione di riscaldamento a pavimento** Il sistema di riscaldamento a pavimento avanzato IDEAL Classic EPS 30 a base d'acqua è stato integrato al piano terra. Grazie all'installazione a secco, la struttura dell'edificio non è stata gravata da ulteriore umidità, il che ha comportato anche una riduzione dei tempi di costruzione. — Installazione del riscaldamento a pavimento:al piano terra è stato integrato l'avanzato sistema di riscaldamento a pavimento ad acqua IDEAL Classic EPS 30. Grazie all'installazione a secco, la struttura dell'edificio non è stata sovraccaricata dall'umidità, il che ha comportato anche una riduzione dei tempi di costruzione.

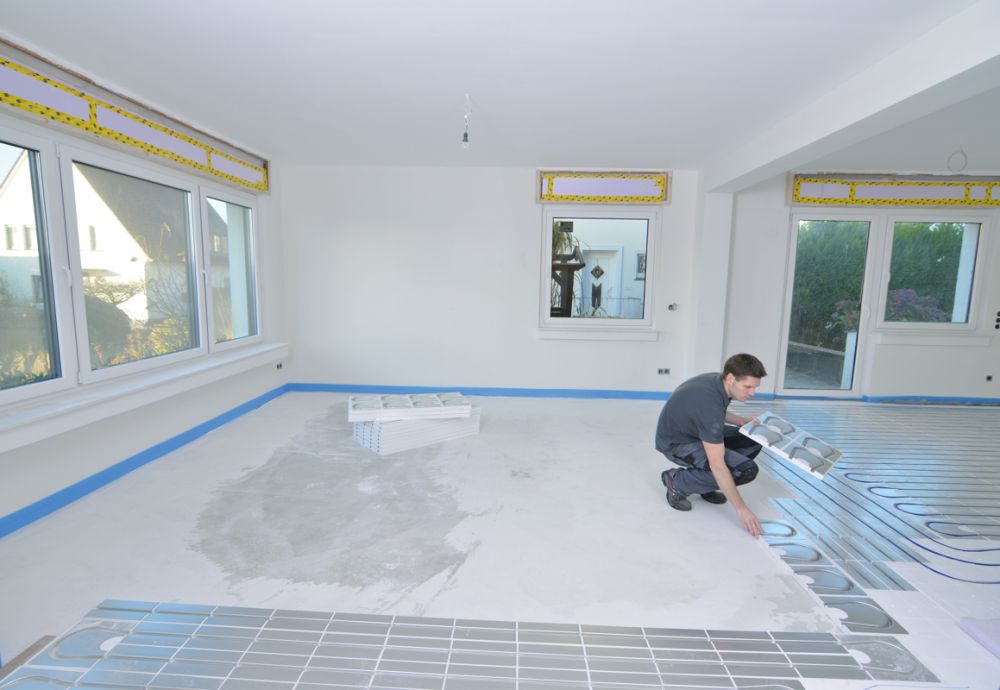

La spaziatura uniforme consente un utilizzo ottimale dell'area per un riscaldamento a pavimento efficace

Installazione rapida ed efficiente grazie alla griglia di posa chiara.

Il tubo viene posato nei canali prefabbricati

Riscaldamento a pavimento facile da installare

Dopo alcune ore è possibile camminare sulle lastre.

**Installazione dello strato termoconduttore** Il pannello in fibrocemento COMPACT FLOOR PRO 12 è stato installato come massetto a secco flottante. I pannelli sottili da 12 mm presentano un'elevata conduttività termica e sono stati successivamente rivestiti con parquet e piastrelle. — Installazione dello strato termoconduttivo: Il pannello in fibrocemento COMPACT FLOOR PRO 12 è stato installato come massetto flottante a secco. I pannelli, sottili 12 mm, presentano un'elevata conducibilità termica e sono stati successivamente rivestiti con parquet e piastrelle.

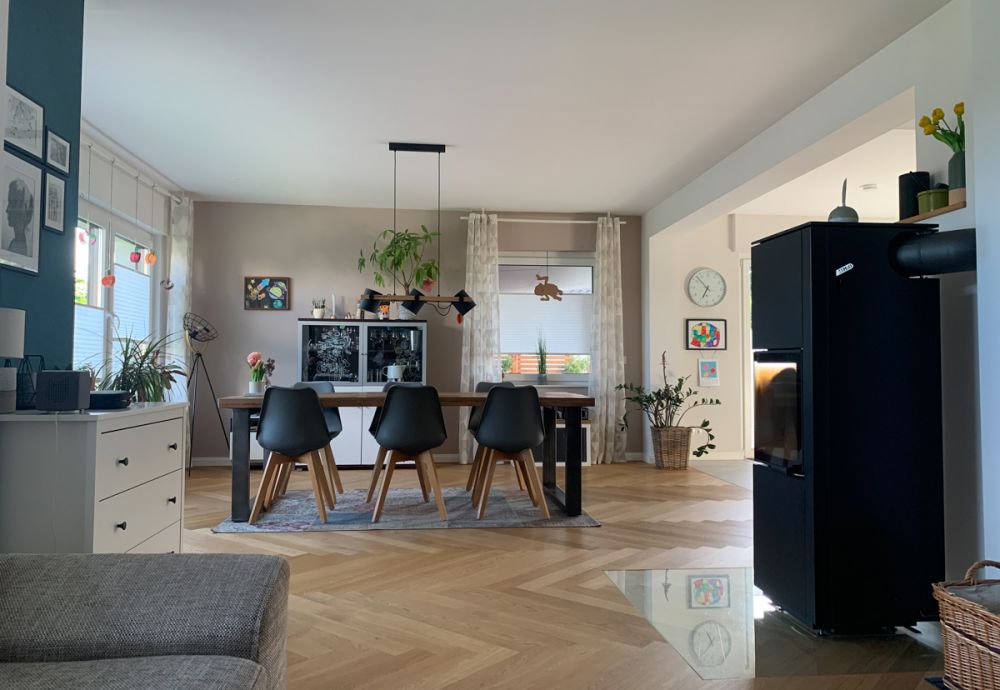

Lo strato termoconduttore, spesso solo 12 mm, garantisce un rapido riscaldamento e raffreddamento del parquet e del pavimento in piastrelle

**Installazione di riscaldamento/raffrescamento a soffitto** In combinazione con una pompa di calore, il sistema fornisce un calore confortevole in inverno e una piacevole frescura in estate, aumentando così il comfort abitativo. — Impianto di riscaldamento/raffreddamento a soffitto: in combinazione con una pompa di calore, il sistema garantisce un comfort termico ottimale in inverno e una piacevole frescura in estate, aumentando così il comfort abitativo.

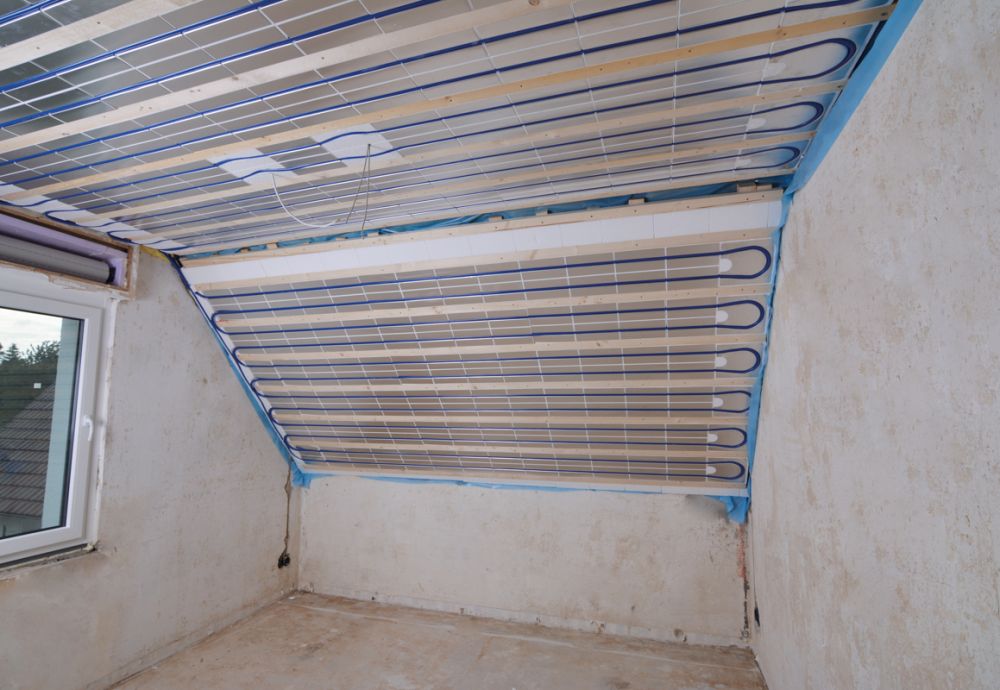

Facile installazione, anche su tetti inclinati

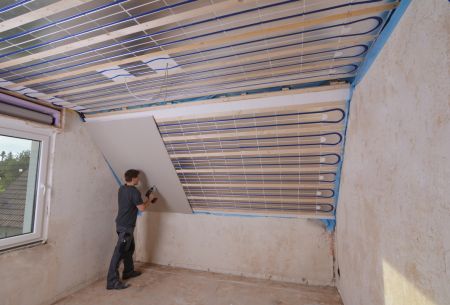

Costruzione stabile con l'utilizzo di listelli intermedi nella costruzione di cartongesso

Posa rettilinea del tubo dell'impianto attraverso le guide dei tubi degli elementi riscaldanti.

Facile integrazione, ad esempio, di faretti da soffitto

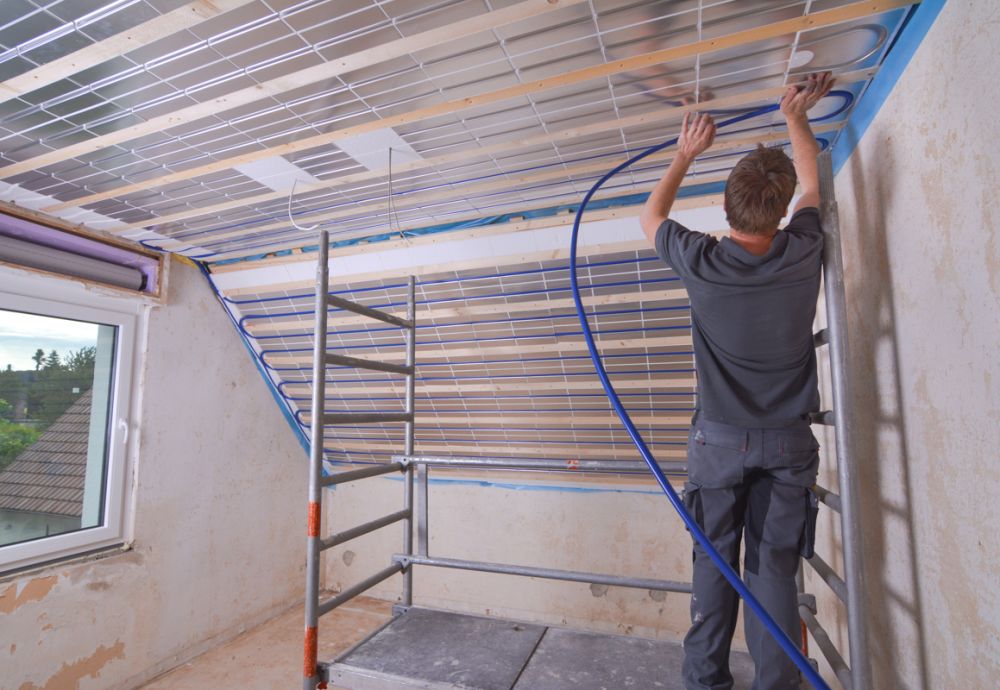

I canali per tubi Omega tengono il tubo fissato al soffitto

Calore confortevole in inverno - piacevole frescura in estate

Confronto del consumo di energia elettrica per il riscaldamento dell'intera stanza

SISTEMA IDEALE CON POMPA DI CALORE COME RISCALDAMENTO COMPLETO DELL'AMBIENTE

L'edificio è stato dotato del sistema IDEAL per il riscaldamento e il raffrescamento radiante a pavimento, pareti e soffitto, nonché di una pompa di calore che fornisce anche acqua calda sanitaria. Nell'ambito della ristrutturazione, è stato installato un impianto fotovoltaico da 7,8 kWp e un sistema di ventilazione con recupero di calore. Per creare un'atmosfera accogliente, è stato installato un camino, integrato nell'impianto di riscaldamento tramite una camicia d'acqua.

Fino al 29% del consumo energetico può essere coperto dall'elettricità fotovoltaica.

Object_extended_schuschan_beams2016-2021

Analisi dei consumi energetici

Il consumo elettrico totale della casa indipendente ammonta a 10.210 kWh. Questa cifra include il consumo elettrico domestico di una famiglia di cinque persone, nonché il consumo elettrico per la pompa di calore (riscaldamento, raffrescamento, acqua calda sanitaria) e l'impianto di ventilazione. Con un consumo elettrico domestico medio di circa 5.000 Wh*, circa 5.210 kWh sono attribuibili alla pompa di calore e all'impianto di ventilazione. Circa il 29% di questo fabbisogno è stato coperto dall'impianto fotovoltaico, riducendo il consumo di rete a 3.700 kWh. Il consumo annuo di legna per il camino è di 4 metri cubi.

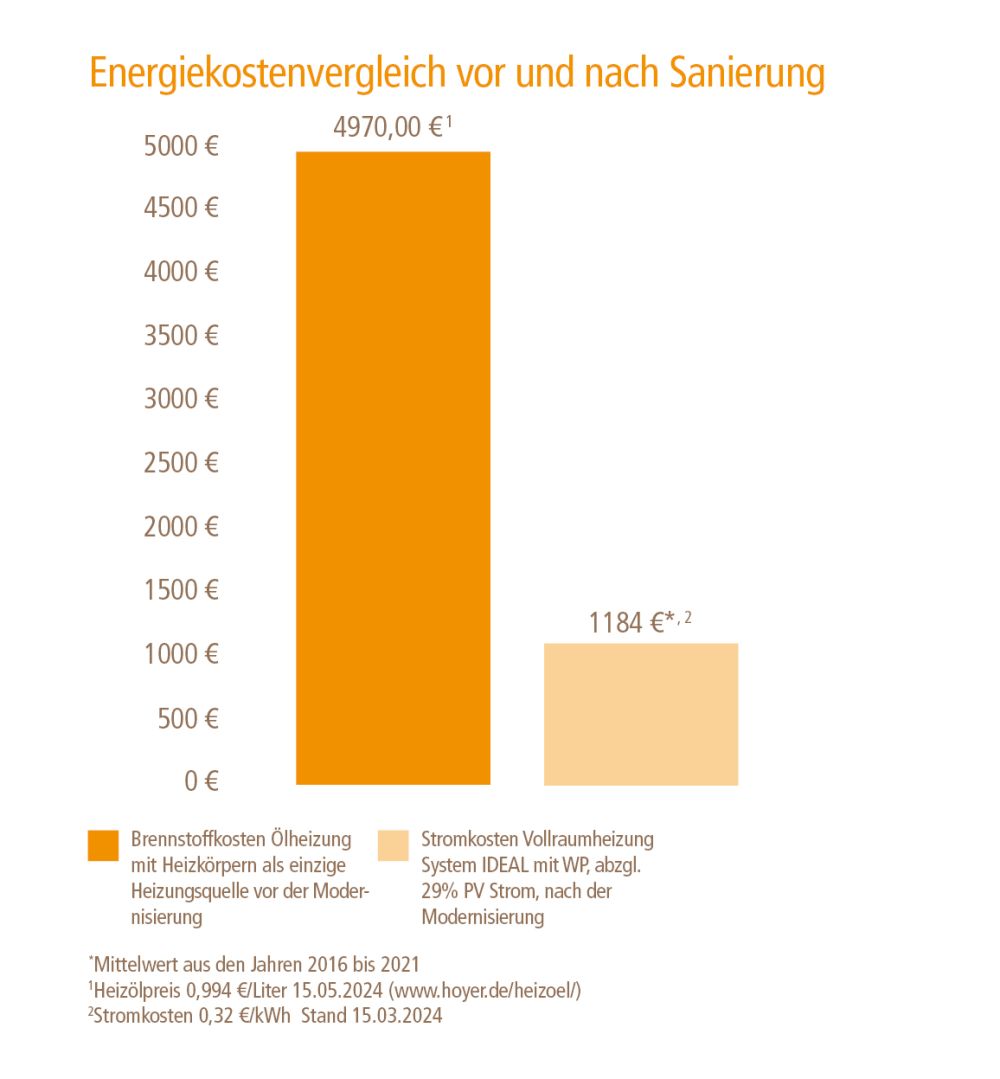

COSTI ENERGETICI TOTALI

Prima della ristrutturazione, il consumo annuo di gasolio era di circa 5.000 litri, con conseguenti costi pari a 4.970 euro. Grazie alla modernizzazione e all'installazione del sistema IDEAL con pompa di calore, i costi dell'elettricità ammontano ora a circa 1.667,20 euro all'anno.
L'ulteriore utilizzo di energia rinnovabile prodotta da impianti fotovoltaici riduce i costi dell'elettricità di circa il 29%, portandoli a 1.184 euro all'anno.
