Sanierung eines Einfamilienhauses in 49124 Georgsmarienhütte

Das Einfamilienhaus (Bj. 1962) wurde 2015 umfassend saniert. Dabei erhielt das EG eine Fußbodenheizung mit dem System IDEAL CLASSIC EPS 30 und der Wärmeleitschicht COMPACT FLOOR PRO 12 mit Fliesen und Parkett als Bodenbeläge. Im OG wurde das selbe System an der Decke und an den Dachschrägen sowie als zusätzliche Wandheizung im Bad installiert. Die Fenster erhielten 3-fach-Verglasung. Die Dämmung beschränkte sich auf die obere Geschossdecke und die Kellerdecke. Statt weiterer Dämmmaßnahmen wurde in die Anlagentechnik in Form einer Wärmepumpe, einer Lüftungsanlage mit Wärmerückgewinnung sowie einer PV-Anlage investiert.

Video

ansehen

Video

ansehen

Fußbodenheizung
Wandheizung
Deckenheizung/ -kühlung

AnwendungFußbodenheizung + Wandheizung + Deckenheizung + Deckenkühlung
BodenbelagFliesen + Parkett
WärmeleitschichtCOMPACT FLOOR PRO 12

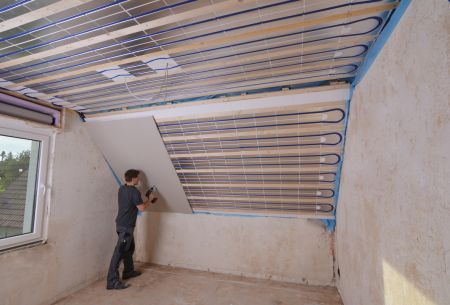

Decke und WandGipsplatten 12,5 mm mit Feinspachtel
FlächenheizungSystem IDEAL CLASSIC EPS 30
Größe180 m²
BereichErdgeschoss / Obergeschoss

Systemaustattung

SYSTEM IDEAL CLASSIC EPS 30 + COMPACT FLOOR PRO 12

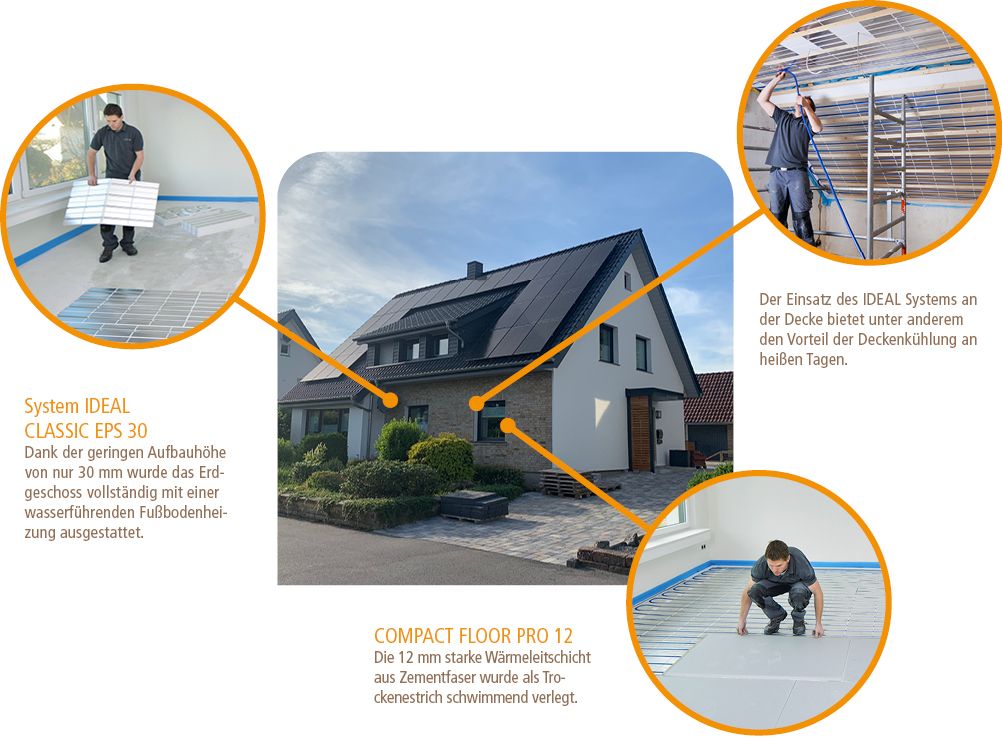

Objekt_extended_schuschan_objekt_beschreibung_3bilder

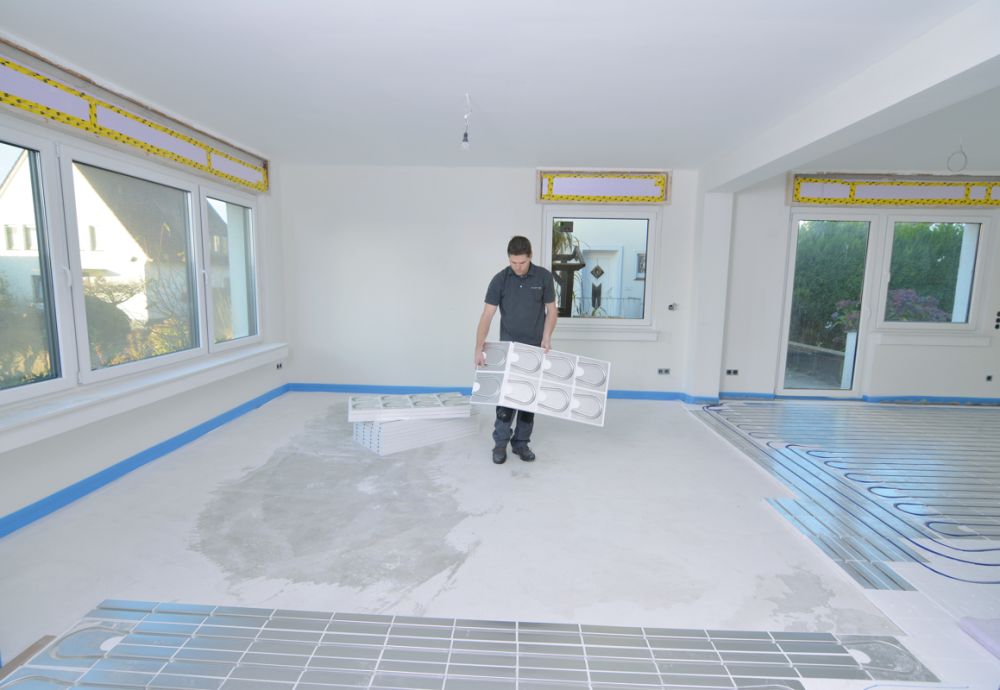

Leichtes anpassen der Heizelemente durch Sollbruchstellen

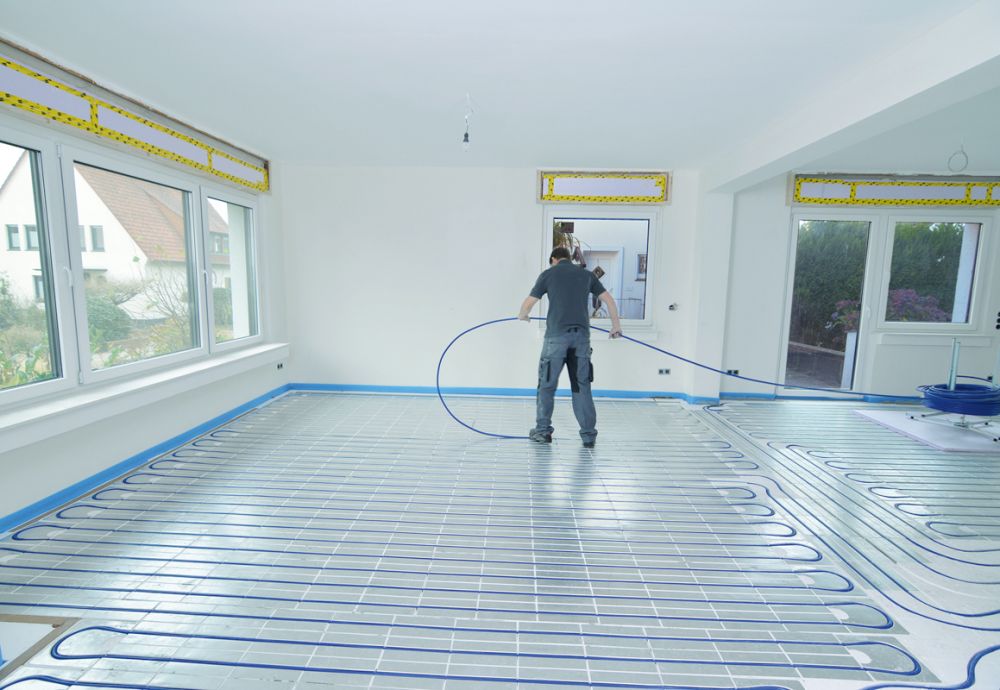

**Installation Fußbodenheizung**Im Erdgeschoss wurde das fortschrittliche wasserführende Fußbodenheizungssystem IDEAL Classic EPS 30 integriert. Dank des trockenen Einbaus wurde die Bausubstanz nicht mit zusätzlicher Feuchtigkeit belastet, was zudem zu einer verkürzten Bauzeit führte. — Installation FußbodenheizungIm Erdgeschoss wurde das fortschrittliche wasserführende Fußbodenheizungssystem IDEAL Classic EPS 30 integriert. Dank des trockenen Einbaus wurde die Bausubstanz nicht mit zusätzlicher Feuchtigkeit belastet, was zudem zu einer verkürzten Bauzeit führte.

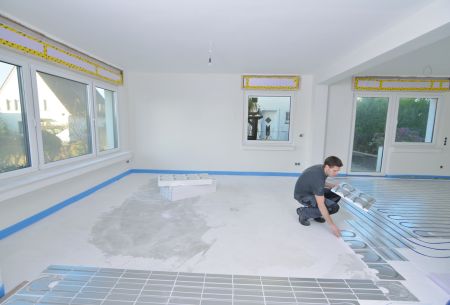

Gleichmäßige Abstände ermöglichen die optimale Nutzung der Fläche für eine wirkungsvolle Flächenheizung

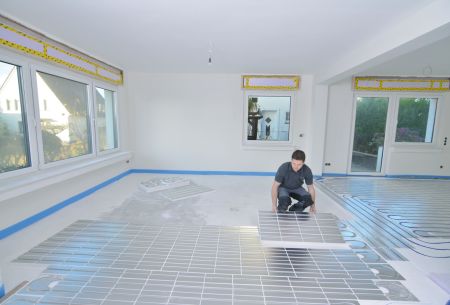

Schnelle und effiziente Montage durch ein übersichtliches Verlegeraster.

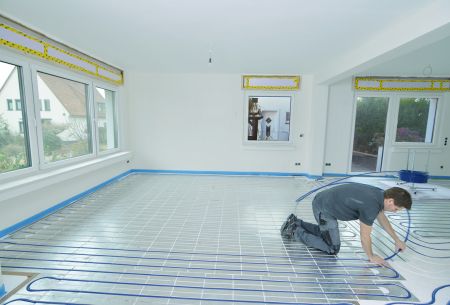

Das Rohr wird in den vorgefertigten Kanälen verlegt

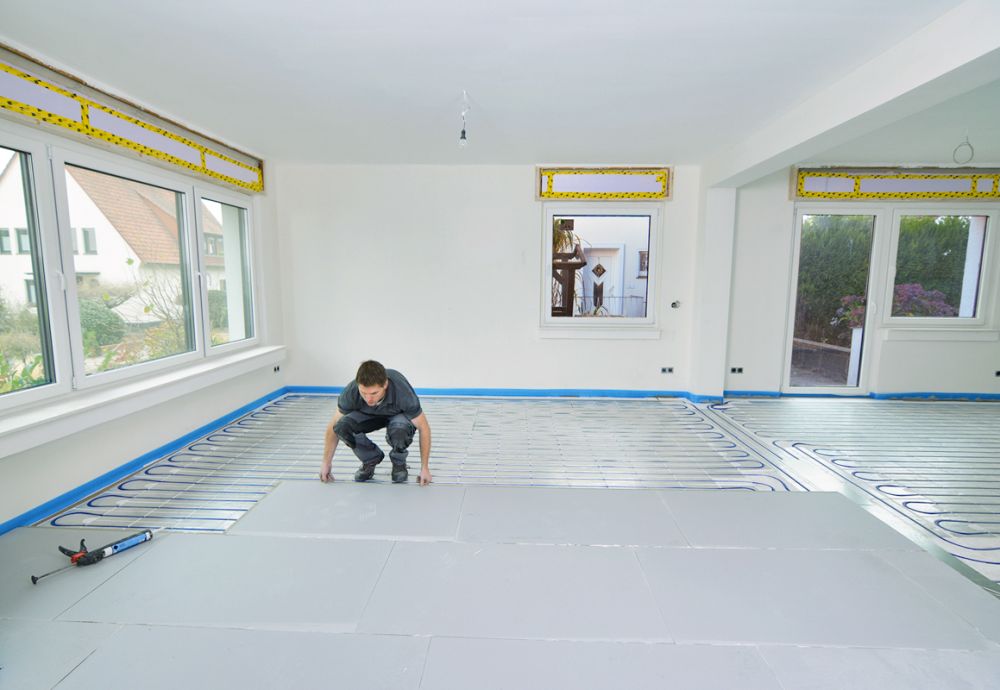

Die Platten sind nach wenigen Stunden begehbar.

**Verlegung Wärmeleitschicht**
Die Zementfaserplatte COMPACT FLOOR PRO 12 wurde als Trockenestrich schwimmend verlegt. Die 12 mm dünnen Platten haben hohe wärmeleitende Eigenschaften und wurden anschließend mit Parkett und Fliesen belegt. — Verlegung Wärmeleitschicht Die Zementfaserplatte COMPACT FLOOR PRO 12 wurde als Trockenestrich schwimmend verlegt. Die 12 mm dünnen Platten haben hohe wärmeleitende Eigenschaften und wurden anschließend mit Parkett und Fliesen belegt.

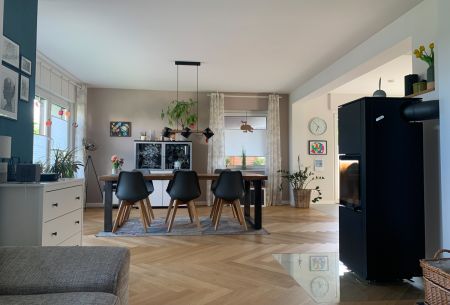

Die nur 12 mm starke Wärmeleitschicht sorgt für ein schnelles Auf- und Abheizen des Parkett- und Fliesenbodens

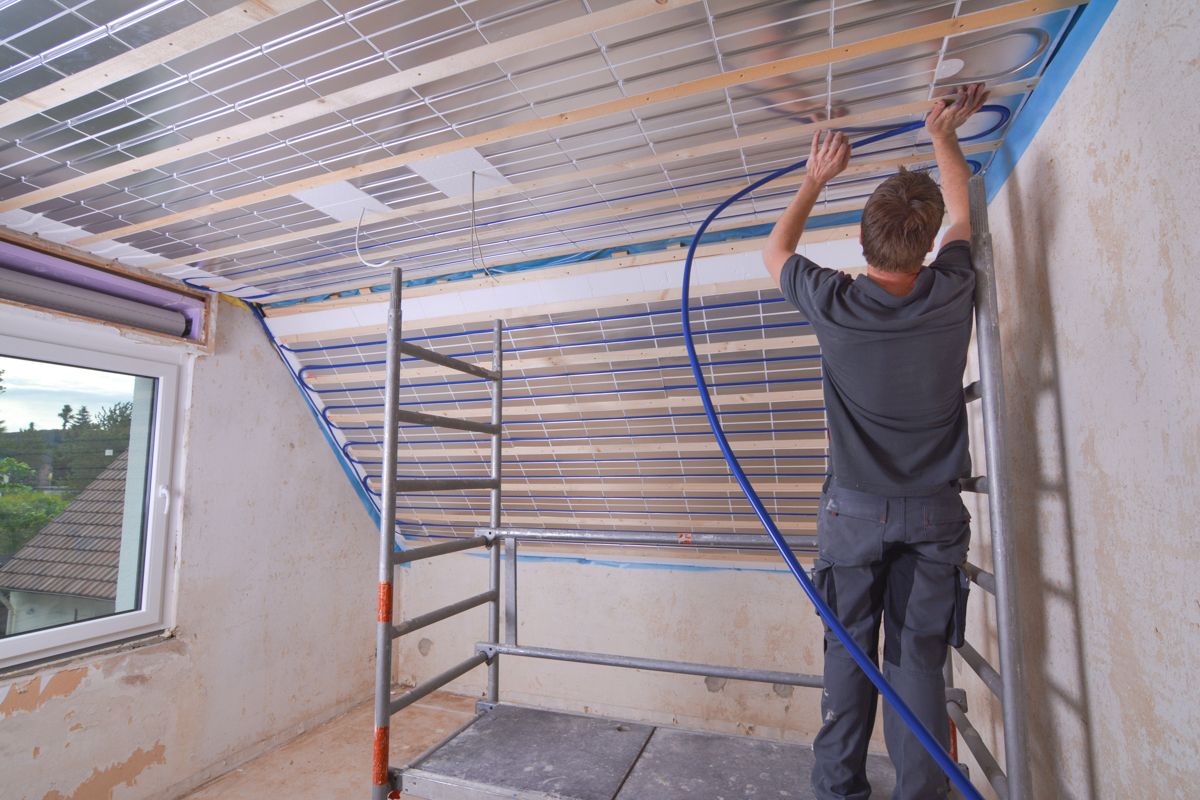

**Montage Deckenheizung/ -kühlung**
In Kombination mit einer Wärmepumpe sorgt das System im Winter für behagliche Wärme und im Sommer für angenehme Kühle und steigert so den Wohnkomfort. — Montage Deckenheizung/ -kühlung In Kombination mit einer Wärmepumpe sorgt das System im Winter für behagliche Wärme und im Sommer für angenehme Kühle und steigert so den Wohnkomfort.

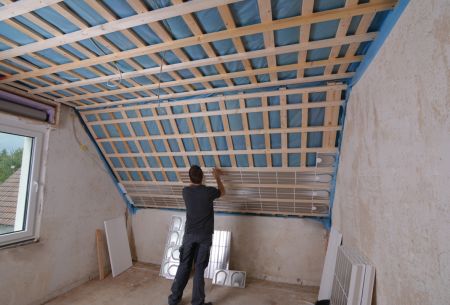

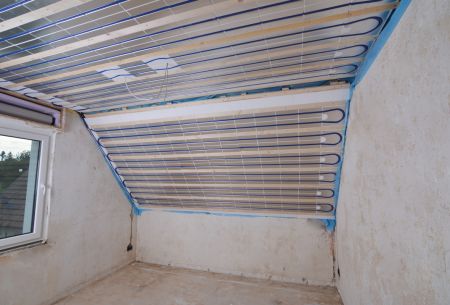

Unkomplizierte Anbringung auch an Dachschrägen

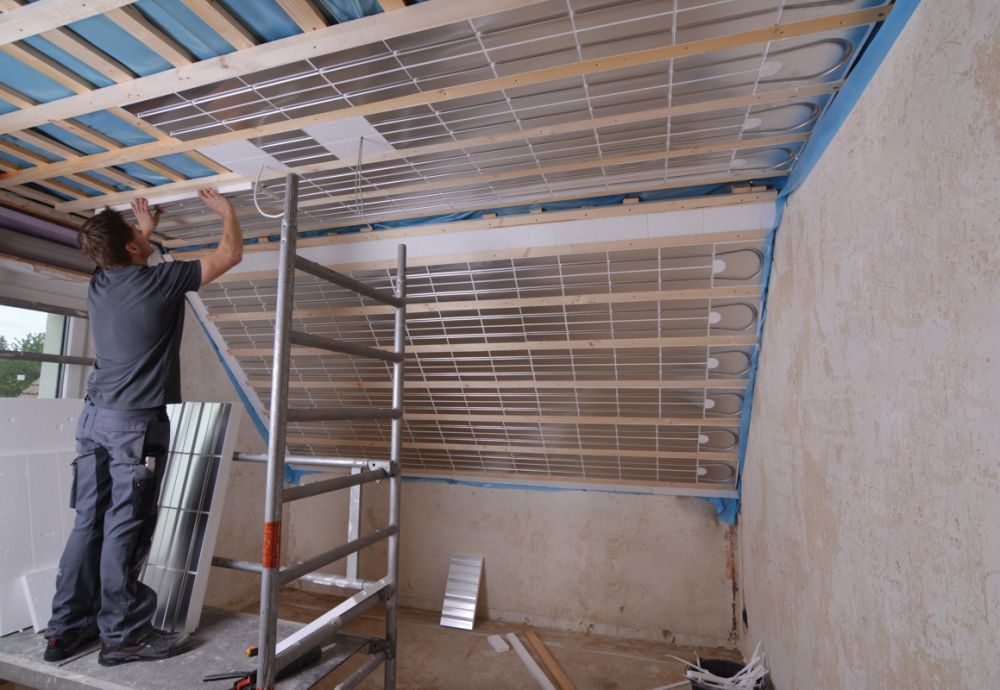

Stabiler Aufbau mittels Zwischenlattung im Trockenbau

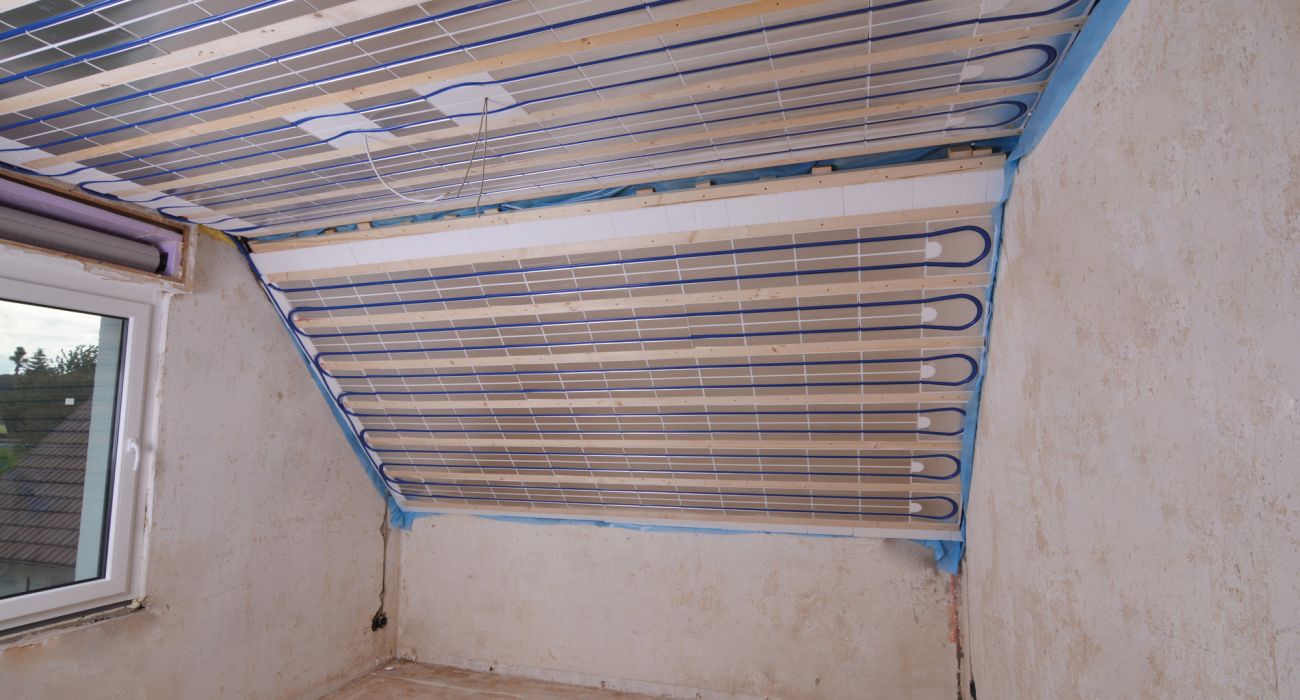

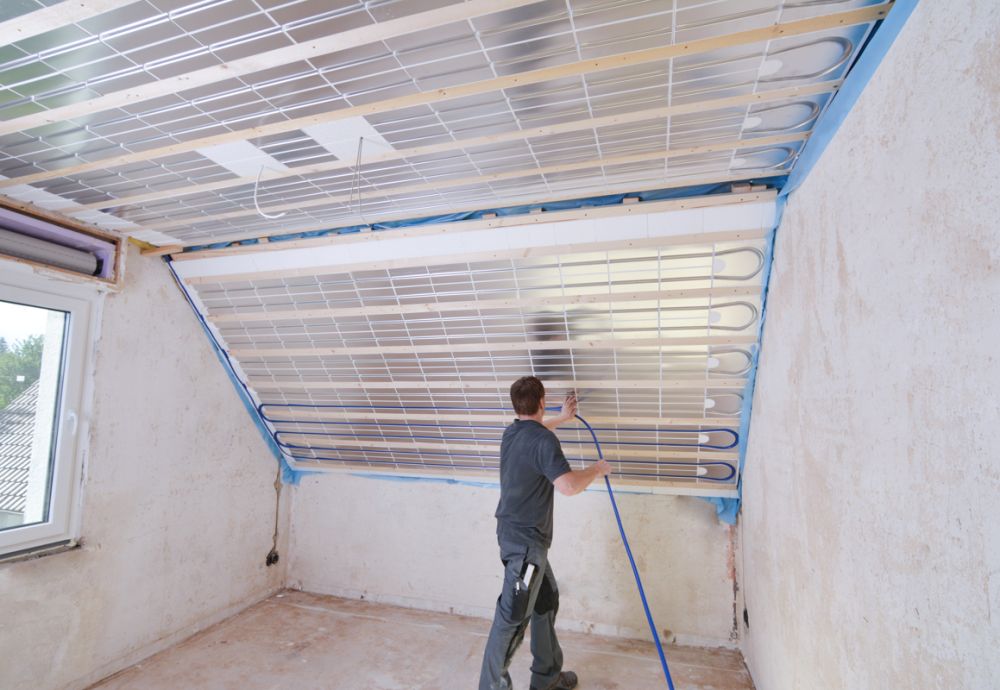

Geradlinige Verlegung des Systemrohrs durch Rohrführungen der Heizelemente.

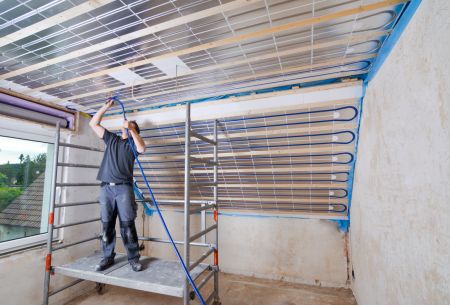

Problemlose Integration von z.B. Deckenspots

Die Omega-Rohrkanäle halten das Rohr an der Decke

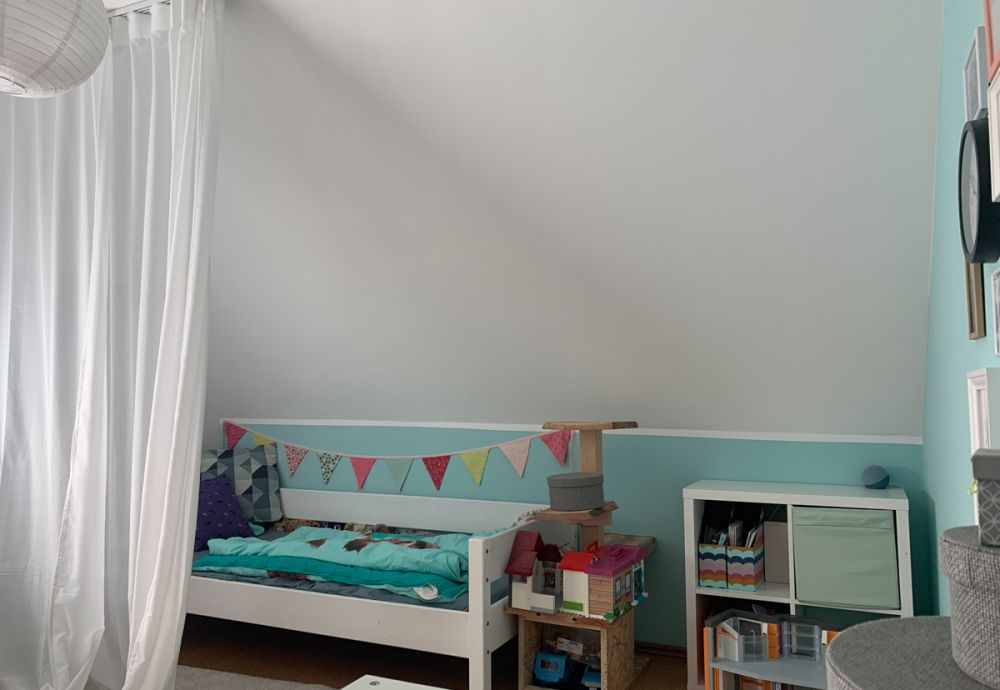

Behagliche Wärme im Winter - angenehme Kühle im Sommer

Vergleich Stromverbrauch Vollraumheizung

SYSTEM IDEAL MIT WÄRMEPUMPE ALS VOLLRAUMHEIZUNG

Das Objekt wurde mit dem System IDEAL an Boden, Wand und Decke als Flächenheizung und -kühlung sowie mit einer Wärmepumpe ausgestattet, die auch die Warmwasserbereitung übernimmt. Im Zuge der Sanierung wurde eine Photovoltaikanlage mit einer Leistung von 7,8 kWp installiert. Ebenso eine Lüftungsanlage mit Wärmerückgewinnung. Um eine behagliche Atmosphäre zu schaffen wurde ein Kamin eingebaut, der mittels einer Wassertasche in das Heizsystem integriert ist.

Bis zu 29 % des Energieverbrauchs können mit PV-Strom gedeckt werden.

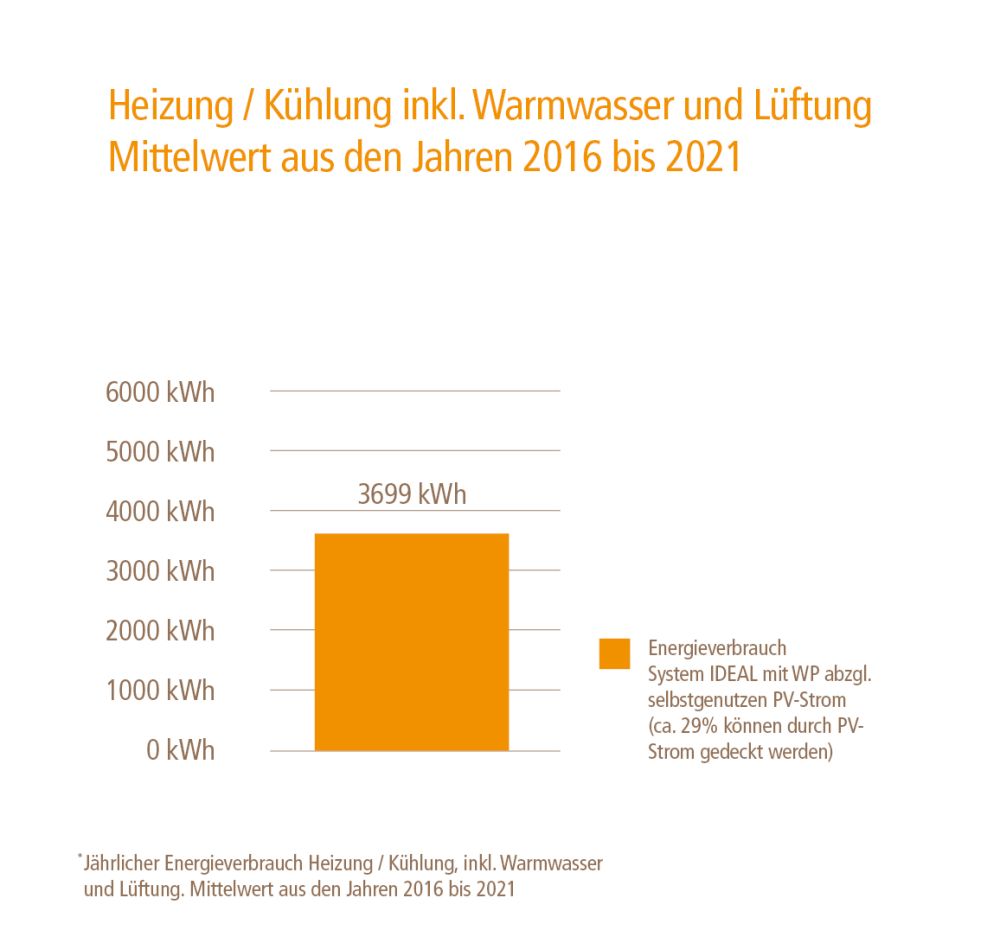

Objekt_extended_schuschan_Balken2016-2021

Analyse des Energieverbrauchs

Der gesamte Stromverbrauch des Einfamilienhauses beläuft sich auf 10.210 kWh. In diesem Wert sind sowohl der Haushaltsstromverbrauch der 5-köpfigen Familie als auch der Stromverbrauch für die Wärmepumpe (Heizen, Kühlen, Warmwasser) und die Lüftungsanlage enthalten. Bei einem durchschnittlichen Haushaltsstromverbrauch von etwa 5.000 Wh* entfallen ca. 5.210 kWh auf die Wärmepumpe und Lüftungsanlage. Etwa 29 % dieses Bedarfs wurden durch die PV-Anlage gedeckt, wodurch sich der Netzbezug auf 3.700 kWh reduziert. Der jährliche Holzverbrauch des Kamins beträgt 4 Raummeter.

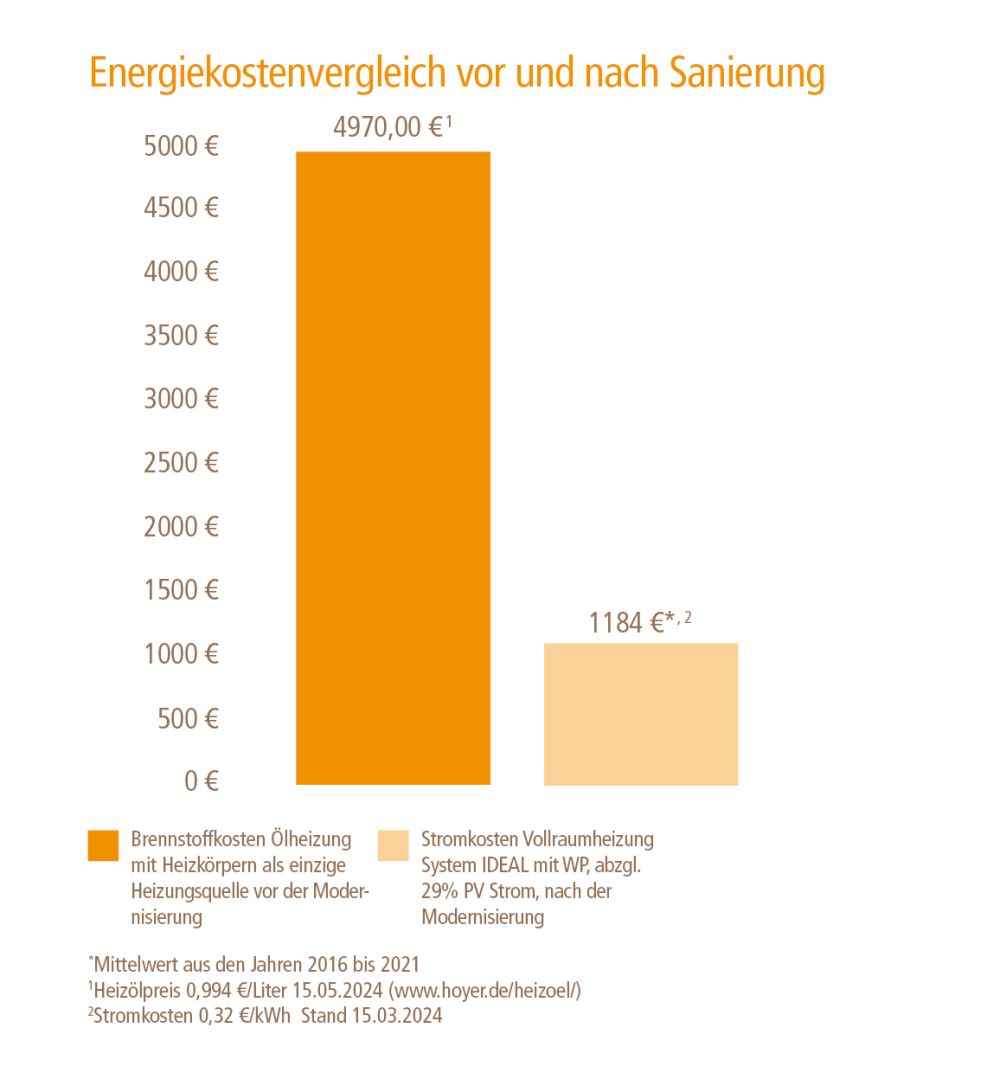

ENERGIEKOSTEN GESAMT

Vor der Sanierung betrug der jährliche Ölverbrauch ca. 5000 Liter, was Kosten von 4970 € verursachte. Durch die Modernisierung und den Einsatz des Systems IDEAL mit Wärmepumpe belaufen sich die Stromkosten nun auf etwa 1667,20 € pro Jahr.
Die zusätzliche Nutzung von regenerativ erzeugtem PVStrom reduziert die Stromkosten um etwa 29 %, wodurch Energiekosten von 1.184 € pro Jahr entstehen.
